SoilVUE10 TDR土壤剖面?zhèn)鞲衅髅枋觯?/span>

用戶手冊 數據表

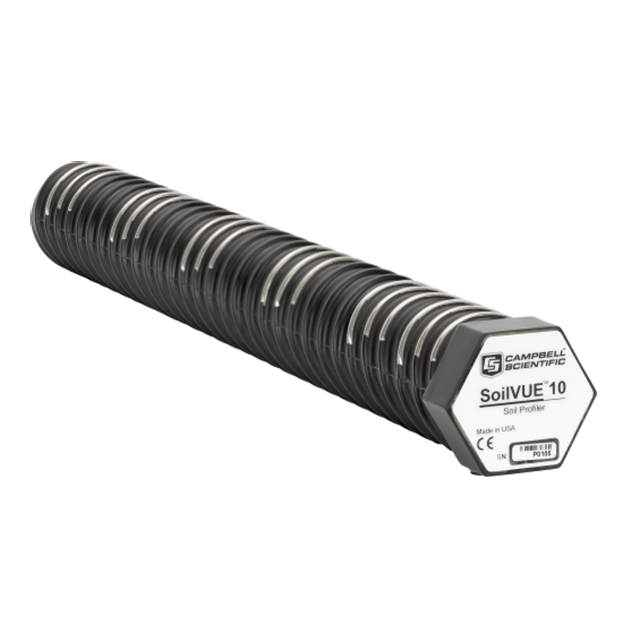

SoilVUE? 10 是一款基于Campbell TrueWave? TDR 測量技術的土壤剖面水分傳感器。它集土壤水分、電導率與溫度測量為一體，是為從事環境研究的科研人員和環境監測網絡而研制。SoilVUE ? 10 體現了土壤水分原位測量技術的進步，是土壤剖面水分等狀況監測的良好選擇。

Campbell Scientific 的TrueWave ? TDR 技術將信號上升時間與波形分析技術相結合，從而準確確定高頻信號的真實傳輸時間。測量過程將獲取高時間分辨率和平滑的信號，其性能完全可以與其它TDR測量相媲美。值得一提的是，并非所有的TDR 的傳感器都可以達到這樣的測量性能。

技術說明

SoilVUE ? 10 將6 個或者9 個三探針TDR 電極復合到傳感器的整體螺紋結構中，這一設計能夠有效地改善傳感器與土壤之間的接觸，盡可能地避免由空氣間隙導致的測量誤差。測量時，傳感器內部的TDR 測量電路將產生一個具有陡峭上升沿的階躍電壓信號（信號上升時間為91ps），并加載到螺旋形的TDR 波導上。之后，傳感器將通過TDR 信號沿波導往返的信號傳輸時間來確定波導周圍介質的介電常數，并進一步結合混合模型來計算土壤體積含水量。

SoilVUE ? 10 土壤剖面水分傳感器僅需要預先用土鉆打好5cm 的圓孔（較傳感器直徑稍小），然后再將傳感器旋入即可。安裝過程不需要使用其它任何挖掘設備或者昂貴的專用工具。

傳感器自帶的線纜包含一個IP67 防護等級的M12 接頭。線纜損壞時，可以在現場斷開接頭、快速更換線纜。

優勢與特點

測量VWC、介電常數、EC和溫度

用一個傳感器測量六到九個深度

快速、低沖擊安裝

數字輸出與大多數Campbell Scientific數據記錄器兼容

為長期戶外操作而設計

TrueWave?TDR技術已得到驗證和信賴

SoilVUE10 TDR土壤剖面?zhèn)鞲衅饕?guī)格：
