CR300 測量和控制數據記錄器

更新時間:2025-03-13

瀏覽量:589

品牌：美國Campbell
型號：CR300
描述：CR300是一款低功耗數據記錄器，用于測量傳感器、分析數據以及存儲數據和程序。電池支持的時鐘可確保精確計時。所有Campbell Scientific數據記錄器通用的板載類BASIC編程語言支持?jǐn)?shù)據處...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

CR300 測量和控制數據記錄器描述：

用戶手冊 入門指南

CR300 是一款多功能、緊湊型測量和控制數據記錄器。這種小型、低成本、高價值的數據記錄器提供快速通信、低功耗要求、內置 USB 以及出色的模擬輸入精度和分辨率。CR300 可以測量大多數水文、氣象、環境和工業傳感器。它集中數據，使其在各種網絡上可用，并使用您推薦的協議進行傳送。它還為控制和 M2M 通信執行自動化的現場或遠程決策制定。CR300 非常適合需要長期遠程監控的小型應用。

CR300 是一款低功率數據記錄器，設計用于測量傳感器、分析數據以及存儲數據和程序。電池供電時鐘可確保準確計時。所有 Campbell Scientific 數據記錄器通用的機載類 BASIC 編程語言支持?jǐn)?shù)據處理和分析程序。

CR300 接線板包括一個可切換的 12 V 端子和分散在六個模擬端子中的模擬接地。

CR300 測量和控制數據記錄器優勢與特點：

直接連接到計算機的 USB 端口

使用更高分辨率的測量（24 位 Adc）區分?jǐn)?shù)據值的微小變化

通過 SDI-12 和/或 RS-232 提供簡單的串行傳感器集成和測量

支持完整的 PakBus 網絡

包括用于通過網絡瀏覽器直接連接的嵌入式網頁

CR300 測量和控制數據記錄器規格：

工作溫度范圍	? -40° 至 +70°C（標準） ? 非冷凝環境
最大掃描速率	10赫茲
案例材料	粉末涂層鋁
模擬輸入	6個單端或3個差分（單獨配置）
脈沖計數器	8（P_SW、P_LL、C1、C2 和 SE1 至 SE4）
電壓勵磁端子	2 (VX1, VX2)
通訊端口	? USB 微型 B ? RS-232
開關 12 伏	1個端子
數字輸入輸出	7 個端子（C1、C2、P_SW 和 SE1 至 SE4）可配置為數字輸入和輸出。包括狀態高/低、脈沖寬度調制、外部中斷和通信功能。例外：SE4 終端不做外部中斷。
輸入限制	-100 至 +2500 毫伏
模擬電壓精度	? 精度規格不包括傳感器或測量噪聲。 ? ±（測量值的 0.04% + 偏移量）在 0° 至 40°C ? ±（測量值的 0.1% + 偏移量）在 -40° 至 +70°C 時
模數轉換器	24 位
電源要求	充電器輸入 (CHG) 為 16 至 32 Vdc（電源轉換器或太陽能電池板輸入的最大電流限制為 0.9 A。）
電源要求	10 至 18 Vdc 用于外部電池 (BAT)
實時時鐘精度	±1 分鐘。每月
互聯網協議	以太網、PPP、RNDIS、ICMP/Ping、自動 IP(APIPA)、IPv4、IPv6、UDP、TCP、TLS (v1.2)、DNS、DHCP、SLAAC、NTP、Telnet、HTTP(S)、FTP(S) ), SMTP/TLS, POP3/TLS
通信協議	PakBus、Modbus、DNP3、SDI-12、TCP、UDP 等
CPU 驅動器/程序	80 MB 串行閃存
數據存儲	30 MB 串行閃存
空閑電流消耗，平均	1.5 毫安（@ 12 伏直流電）
有源電流消耗，平均	? 5 mA（@ 12 Vdc，用于 1 Hz 掃描和 1 次模擬測量） ? 23 mA（@ 12 Vdc，處理器始終開啟）
尺寸	13.97 x 7.62 x 4.56 厘米（5.5 x 3.0 x 1.8 英寸）電纜和引線需要額外的間隙。
重量	242 至 250 克（0.53 至 0.55 磅）取決于所選的通信選項
CR300-RF407 選項
收音機類型	跳頻擴頻 (FHSS)
輸出功率	5 至 250 mW（用戶可選擇）
頻率	902 至 928 MHz（美國、加拿大）
射頻數據速率	200kbps
接收靈敏度	-101 分貝
天線接頭	RPSMA
空閑電流消耗，平均	12 毫安（@ 12 伏直流電）
有源電流消耗，平均	< 80 毫安（@ 12 伏直流電）
CR300-RF412 選項
收音機類型	跳頻擴頻 (FHSS)
輸出功率	5 至 250 mW（用戶可選擇）
頻率	915 至 928 MHz（澳大利亞、新西蘭）
射頻數據速率	200kbps
接收靈敏度	-101 分貝
天線接頭	RPSMA
空閑電流消耗，平均	12 毫安（@ 12 伏直流電）
有源電流消耗，平均	< 80 毫安（@ 12 伏直流電）
CR300-RF422 選項
收音機類型	868 MHz SRD 860，具有先聽后說 (LBT) 和自動頻率捷變 (AFA)
輸出功率	2 至 25 mW（用戶可選擇）
頻率	863 至 870 MHz（歐盟）
射頻數據速率	10kbps
接收靈敏度	-106 分貝
天線接頭	RPSMA
空閑電流消耗，平均	9.5毫安
有源電流消耗，平均	20毫安

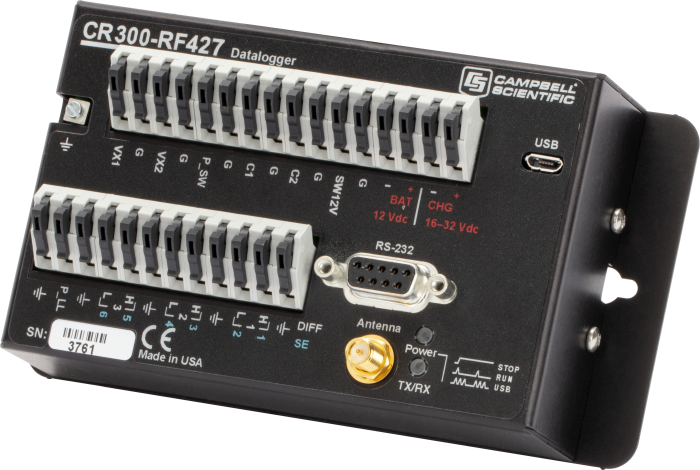

CR300-RF427 選項
收音機類型	跳頻擴頻 (FHSS)
輸出功率	5 至 250 mW（用戶可選擇）
頻率	902 至 907.5 MHz/915 至 928 MHz（巴西）
射頻數據速率	200kbps
接收靈敏度	–101 dBm
天線接頭	RPSMA
空閑電流消耗，平均	12 毫安（@ 12 伏直流電）
有源電流消耗，平均	< 80 毫安（@ 12 伏直流電）
CR300-WIFI 選項
操作模式	客戶端或接入點
工作頻率	2.4 GHz，20 MHz 帶寬
天線接頭	反極性 SMA (RPSMA)
天線	pn 16005單位增益 (0 dBd)，1/2 wave whip，全向，帶有用于垂直或水平方向的鉸接關節
發射功率	7 至 18 dBm（5 至 63 mW）
CR300-CELL205 選項
認證	IC（加拿大工業部）10224A-201611EC21A
細胞技術	? 3G (UMTS/HSPA+) ? 4G（LTE CAT-1）
3G頻段	850、1700/2100 (AWS) 和 1900
4G頻段	700、850、1700/2100 (AWS-1)、1900節
天線接頭	SMA
SIM接口	3FF（6 個位置/觸點）支持需要 1.8 或 3 V 的 SIM。
無線電輸出功率	? LTE 上為 23 dBm ? UMTS 上為 24 dBm ? EDGE 上為 27 dBm ? GSM 上為 33 dBm
無線電靈敏度范圍	-99.5 至 110.5 dBm (10 M)
CR300-CELL210 選項
細胞技術	4G（LTE CAT-1）
4G頻段	700, 850, 1700, 1900, 2100
天線接頭	SMA
功耗 - 低功耗模式	5毫安
功耗 - 空閑	35毫安
功耗 - 活動	70毫安
SIM接口	3FF（6 個位置/觸點）支持需要 1.8 或 3 V 的 SIM。
無線電輸出功率	LTE 上為 23 dBm
無線電靈敏度范圍	-99.5 至 110.5 dBm (10 M)
CR300-CELL215 選項
細胞技術	? 2G (GSM/GPRS/邊緣) ? 3G (UMTS/HSPA+) ? 4G（LTE CAT-1）
2G頻段	900 和 1800 兆赫
3G頻段	850、900 和 2100 兆赫
4G頻段	800、850、900、1800、2100 和 2600 兆赫
天線接頭	SMA
SIM接口	3FF（6 個位置/觸點）支持需要 1.8 或 3 V 的 SIM。
無線電輸出功率	? LTE 上為 23 dBm ? UMTS 上為 24 dBm ? EDGE 上為 27 dBm ? GSM 上為 33 dBm
無線電靈敏度范圍	-99.5 至 110.5 dBm (10 M)
CR300-CELL220 選項
細胞技術	? 3G (UMTS/HSPA+) ? 4G（LTE CAT-1）;
3G頻段	? 850 和 2100 兆赫 (EC-21AUT) 850、900、1900 和 2100 MHz (EC-21AU)
4G頻段	? 700、850、1800、2100 和 2600 MHz (EC-21AUT) ? 700、900、1700、1800、1900、2100 和 2600 MHz (EC-21AU)
天線接頭	SMA
SIM接口	3FF（6 個位置/觸點）支持需要 1.8 或 3 V 的 SIM。
無線電輸出功率	? LTE 上為 23 dBm ? UMTS 上為 24 dBm
無線電靈敏度范圍	-99.5 至 110.5 dBm (10 M)
CR300-CELL225 選項
細胞技術	4G（LTE CAT-1）
4G頻段	800（低）、800（高）、850+、900、1800 和 2100 MHz
天線接頭	SMA
SIM接口	3FF（6 個位置/觸點）支持需要 1.8 或 3 V 的 SIM。
無線電輸出功率	LTE 上為 23 dBm
無線電靈敏度范圍	-99.5 至 110.5 dBm (10 M)
