CS655 土壤水分電導率溫度傳感器美國Campbell

更新時間:2025-03-13

瀏覽量:536

品牌：美國Campbell
型號：CS655
描述：CS655 是多參數智能傳感器，監測土壤體積含水量、容積電導率和土壤溫度。它的信號輸出方式為SDI-12，可用于大多數的 Campbell Scientific 數據采集器。探針長度比CS650更短，...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

CS655 土壤水分電導率溫度傳感器描述：

用戶手冊  cs655數據表  cs650-cs655數據表

CS655 是多參數智能傳感器，監測土壤體積含水量、容積電導率和土壤溫度。它的信號輸出方式為SDI-12，可用于大多數的 Campbell Scientific 數據采集器。探針長度比CS650更短，適合使用在基巖類土壤中。

技術說明

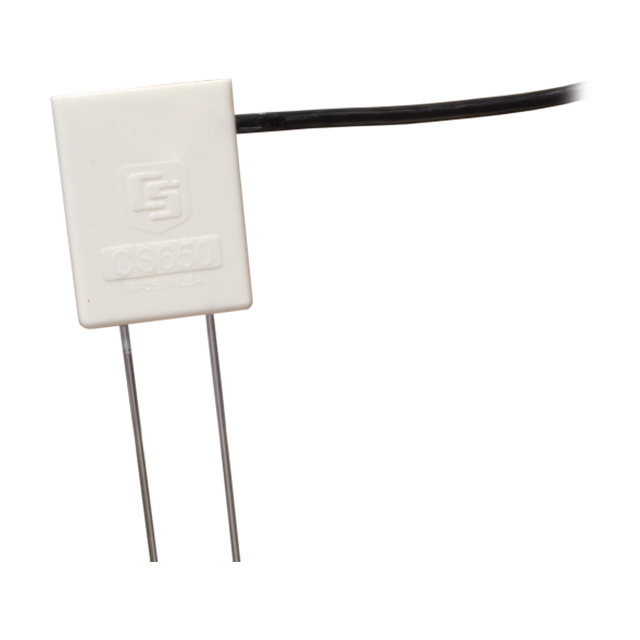

CS655由兩個連接到印刷電路板的12厘米長的不銹鋼棒組成。電路板封裝在環氧樹脂中，屏蔽電纜連接到電路板上，用于數據記錄器連接。

CS655測量傳播時間、信號衰減和溫度。然后從這些原始值中導出介電常數、體積含水量和體積電導率。

測量的信號衰減用于校正對反射檢測的損耗影響，從而校正傳播時間測量。這種損失效應校正允許在體積EC≤8 dS m-1的土壤中精確測量含水量，而無需進行特定土壤的校準。

土壤體積電導率也通過衰減測量進行計算。與環氧樹脂表面附近的探桿熱接觸的熱敏電阻測量溫度。傳感器的水平安裝提供了與含水量相同深度的精確土壤溫度測量。其他方向的溫度測量將是棒進入環氧樹脂體附近區域的溫度測量。

優勢與特點

更大的采集體積，減少了誤差

對土壤質地和電導率的影響進行測量修正

估算很多種礦質土類型土壤中的含水量

多功能的傳感器 — 可測量介電常數、容積電導率（EC）和土壤溫度

CS655 土壤水分電導率溫度傳感器規格：

測量結果	土壤電導率（EC）、相對介電常數、體積含水量（VWC）、土壤溫度
所需設備	測量系統
土壤適宜性	短桿易于安裝在堅硬的土壤中。適用于導電性較高的土壤。
棒	不可更換
傳感器	不可互換
感應體積	3600 cm³（每個探針桿周圍~7.5 cm半徑，桿末端外4.5 cm）
電磁	符合 CE 標準（滿足EN61326靜電放電和浪涌保護要求。
工作溫度范圍	-50° 至 +70°C
傳感器輸出	SDI-12型;串行 RS-232
預熱時間	1 1
測量時間	測量 3 ms;600 ms 完成 SDI-12 命令
電源要求	6 至 18 Vdc（必須能夠提供 45 mA @ 12 Vdc。
最大電纜長度	610 米（2000 英尺）的總長度，最多可容納 25 個傳感器連接到同一個數據記錄器控制端口
桿間距	32毫米（1.3英寸）
防護等級	IP68防護等級
桿徑	3.2 毫米（0.13 英寸）
桿長	120毫米（4.7英寸）
探頭尺寸	85 x 63 x 18 毫米（3.3 x 2.5 x 0.7 英寸）
電纜重量	每米 35 克（每英尺 0.38 盎司）
探頭重量	240 克（8.5 盎司），不含電纜
電流消耗
活動（3 ms）	45 mA 典型值（@ 12 Vdc） 80 毫安（@ 6 Vdc） 35 毫安（@ 18 Vdc）
靜態	135 μA（典型值）（@ 12 Vdc）
電導率
解決方案 EC 的范圍	0 至 8 dS/m
散裝 EC 范圍	0 至 8 dS/m
準確性	±（讀數的 5% + 0.05 dS/m）
精度	BEC的0.5%
相對介電常數
范圍	1 至 81
準確性	±（讀數的 3% + 0.8），溶液 EC ≤ 8 dS/m，從 1 到 40 ±2（溶液 EC ≤ 2.8 dS/m 時從 40 降至 81）
精度	< 0.02
體積含水量
范圍	0 至 100%（使用 M4 命令）
含水量精度	±1%（使用特定土壤校準），其中溶液 EC < 3 dS/m ±3%（典型出廠 VWC 型號），其中溶液 EC < 10 dS/m
精度	< 0.05%
土壤溫度
范圍	-50° 至 +70°C
分辨率	0.001°攝氏度
準確性	±0.1°C（探頭本體埋在土壤中時，典型土壤溫度 [0 至 40°C]） ±0.5°C （全溫度范圍）
精度	±0.02°攝氏度
