Products
更新時間:2025-03-13
瀏覽量:665
產品介紹
產品手冊 數據表

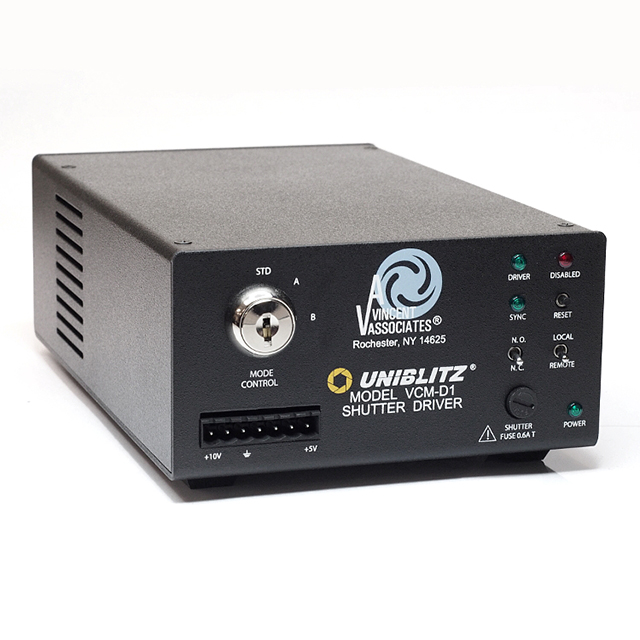

Uniblitz VCM-D1 一直提供高性能快門控制。這款單通道、單穩態快門驅動器用途廣泛且久經考驗，并且與許多 Uniblitz 快門兼容。除了通過 BNC 輸入直接控制快門外，快門還可以通過 RS-232C 計算機串行端口進行控制，允許最多 8 個獨立驅動器單元以菊花鏈形式連接（需要 810RJ 電纜）。
產品規格
| 系統特性 | |
| 重復曝光 | 對于 25 毫米或更小光圈的快門，曝光間隔至少為 35 毫秒 |
| 35 毫米及更大光圈快門最短 100 毫秒 | |
| 快門驅動 | 曝光頻率連續可變，從直流到快門最大速率 |
| 所有 BNC 輸入 | 輸入阻抗 – 4.7K 歐姆 |
| 可選擇低電平有效或高電平有效 | |
| 兼容 TTL | |
| 所有 BNC 輸出 | 源阻抗 – 1K |
| 可選擇低電平有效或高電平有效 | |
| 兼容 TTL | |
| 常規規格 | 尺寸（高寬深）：2.73×5.41×8.18 英寸（69.3 x 137.4 x 207.8 毫米） |
| 重量：3.5磅（1.59千克） | |
| 電源：115/230 VAC，50-60Hz，60 W | |
| 符合 RoHS 規定 | |
| CE 認證 | |

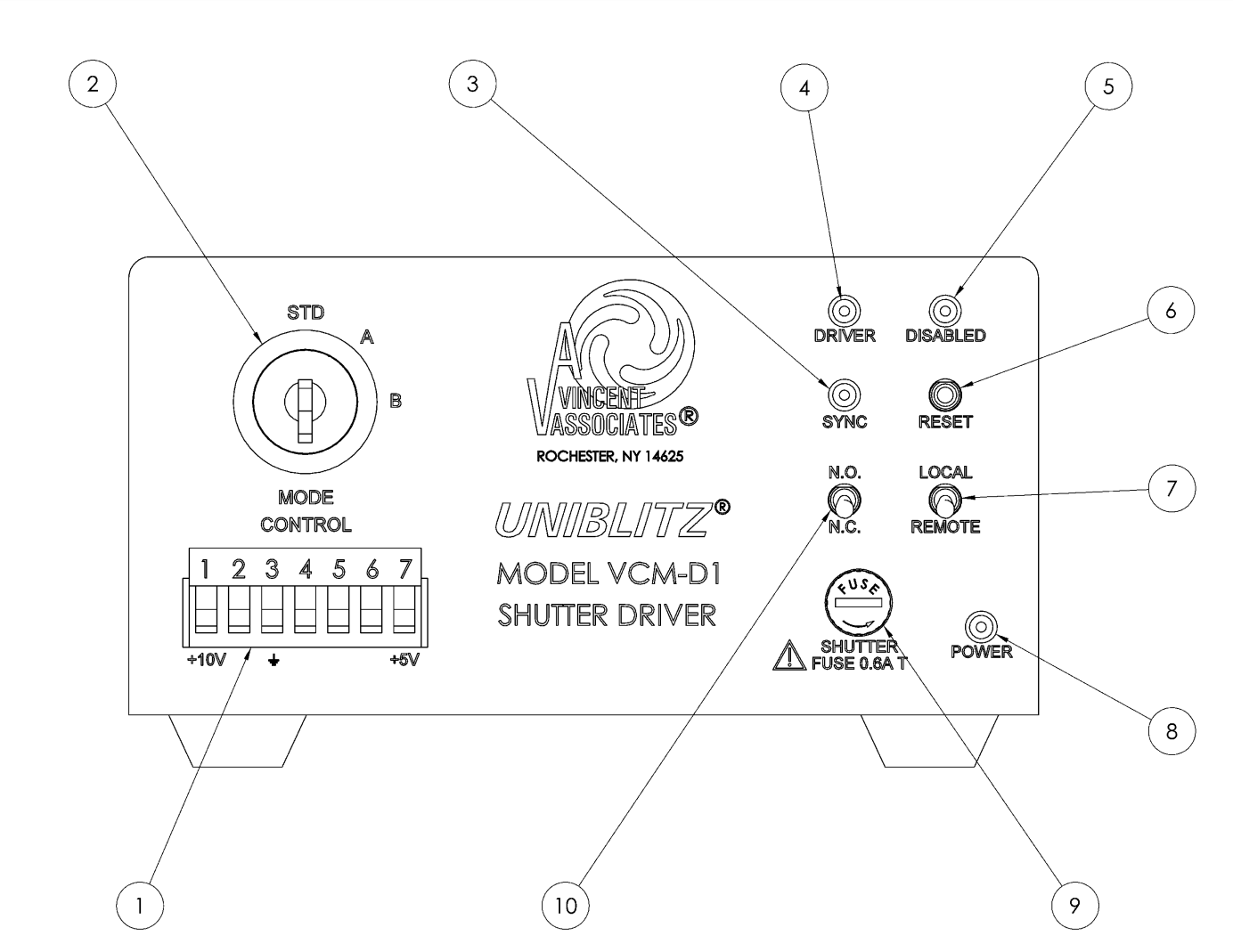

前面板布局
| 前面板 | |
| 模式控制端子塊(1) | 驅動器上稱為 CONTROL 的七位接線端子塊可訪問驅動器外部操作所需的多個輸入和輸出連接。VCM-D1 用戶手冊第 16 頁對每個端子進行了更詳細的說明。有關完整的輸入/輸出規格，另請參閱用戶手冊第 42-45 頁。 |
| 模式鍵開關 (2) | 鑰匙開關的位置設置中斷模式。當檢測到電壓中斷（交流或直流）時，它會禁用快門驅動器。重置后，快門將返回到由外部輸入設置的位置或 NO/NC 撥動開關的位置。 |
| 同步 LED （3） | 綠色 LED 指示燈指示固態同步輸出的狀態。 |
| LED 驅動器 (4) | 綠色 LED 指示內部快門驅動電路輸入何時有有效信號。 |
| 禁用 LED (5) | 這個紅色 LED 表示兩種中斷模式之一已禁用驅動程序。 |
| 復位開關 (6) | 重置被中斷禁用的 VCM-D1，并將快門返回到由 NO/NC 或 PULSE 輸入的狀態確定的位置。 |
| 本地/遠程開關 (7) | 當處于 LOCAL 位置時，所有 I/O 均與 VCM-D1 斷開連接。當處于 REMOTE 位置時，設備的外部控制將恢復。 |
| 電源指示燈（8） | 綠色 LED 表示設備已通電。 |
| 快門保險絲 (9) | 5 x 20mm、0.6A、“T”延時保險絲，用于保護快門輸出 |
| 常開/常閉開關 (10) | 此開關的位置決定了在 VCM-D1 接收到觸發信號之前的快門狀態。 |

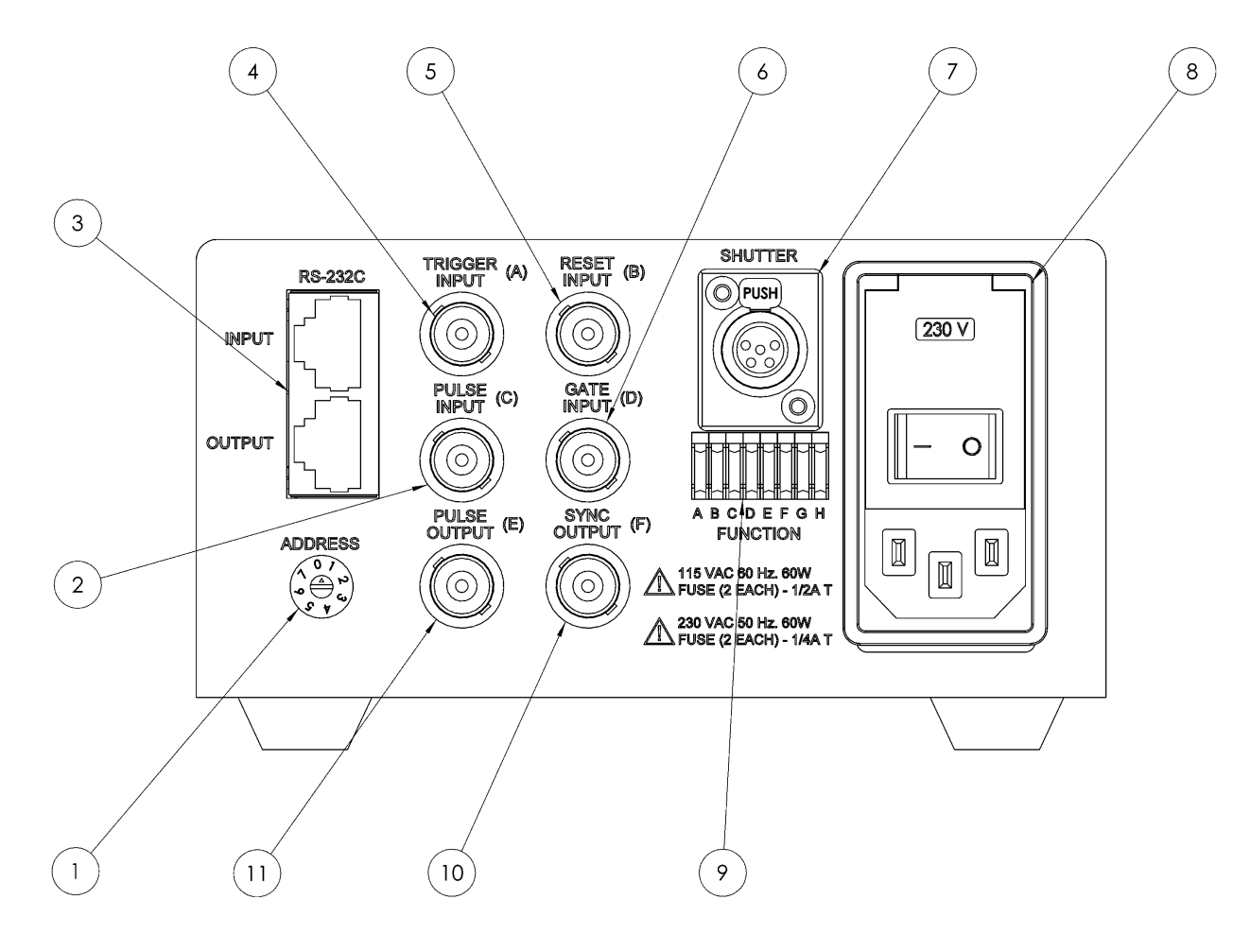

后面板布局
| 后面板 | |
| 地址選擇開關 (1) | 選擇設備的有效 RS-232C 地址。 |
| 脈沖輸入 (2) | 允許從 TTL 信號源控制快門曝光和頻率。 |
| RS-232C 輸入 (3) | 雙 RJ45 母插孔可訪問 VCM-D1 RS-232C 接口。 |
| 觸發輸入 (4) | 允許脈沖打開/脈沖關閉快門操作。 |
| 復位輸入 (5) | 將快門返回到 NO/NC 撥動開關確定的位置。 |
| 門輸入 (6) | 活動信號的存在將啟用呈現到觸發輸入 BNC 的觸發信號。 |
| 快門輸出 (7) | 通過 5 針母 SwitchCraft? 連接器提供與快門的連接。 |
| 交流輸入模塊 (8) | 通過 IEC 公插座（附帶）進行交流輸入。VCM-D1 用戶手冊第 26 頁介紹了其他功能。 |
| 功能開關 (9) | 八個超小型滑動開關用于選擇特定的 I/O 和 VCM-D1 用戶手冊第 26 頁中描述的其他系統特性。 |
| 同步輸出 (10) | 如果快門配備有電子同步功能，則輸出指示快門電子同步的狀態。 |
| 脈沖輸出 (11) | 輸出遵循提供給脈沖輸入 (2) 的信號。 |
