更新時間:2025-03-13
瀏覽量:669
產品介紹
產品手冊 數據表

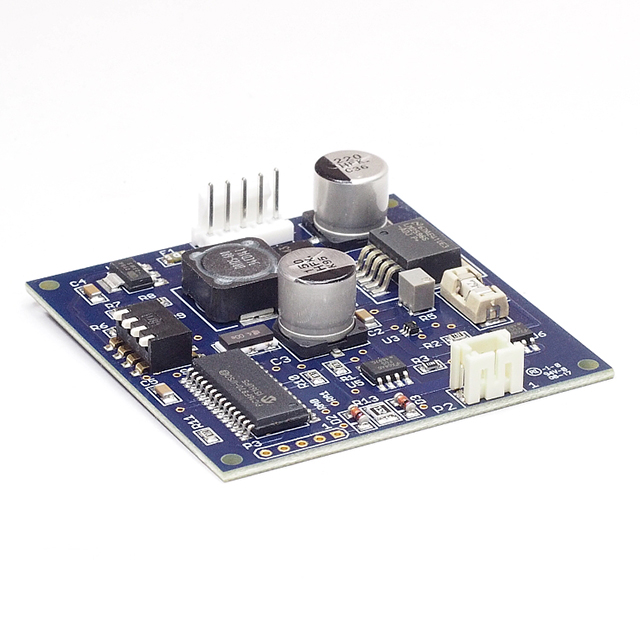

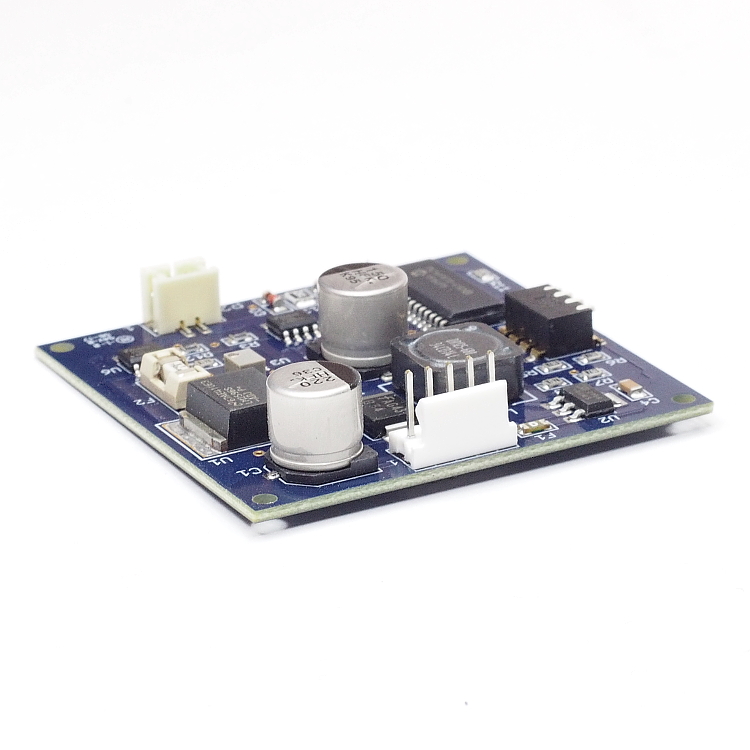

Uniblitz ED12DSS 是一款開放式、雙穩態、單板快門驅動器，非常適合集成到 OEM 應用中。所需的只是用戶提供的 +12 至 +24 VDC 電源和 TTL 輸入信號源。
安裝需要連接到用戶提供的電源和輸入和輸出線束連接器，并使用板載 4 位鋼琴開關選擇打開和關閉脈沖持續時間。TTL 脈沖持續時間決定快門的曝光時間。
產品規格
| 系統特性 | |
| 重復曝光 | 曝光之間的最短時間由所用的快門和開啟關閉脈沖持續時間決定。 |
| 快門驅動 | 曝光頻率從直流電連續可變至快門操作最大速率。 |
| 觸發輸入 | 高電平有效 |
| 兼容 TTL | |
| 常規規格 | 尺寸（高×寬×深）0.50 x 2.25 x 2.25 英寸（12.7 x 57.2 x 57.2 毫米） |
| 重量 0.73 盎司（0.021 千克） | |
| 電源輸入：+12VDC 至 +24VDC，1.5A（用戶提供） | |
| 符合 RoHS 規定 | |

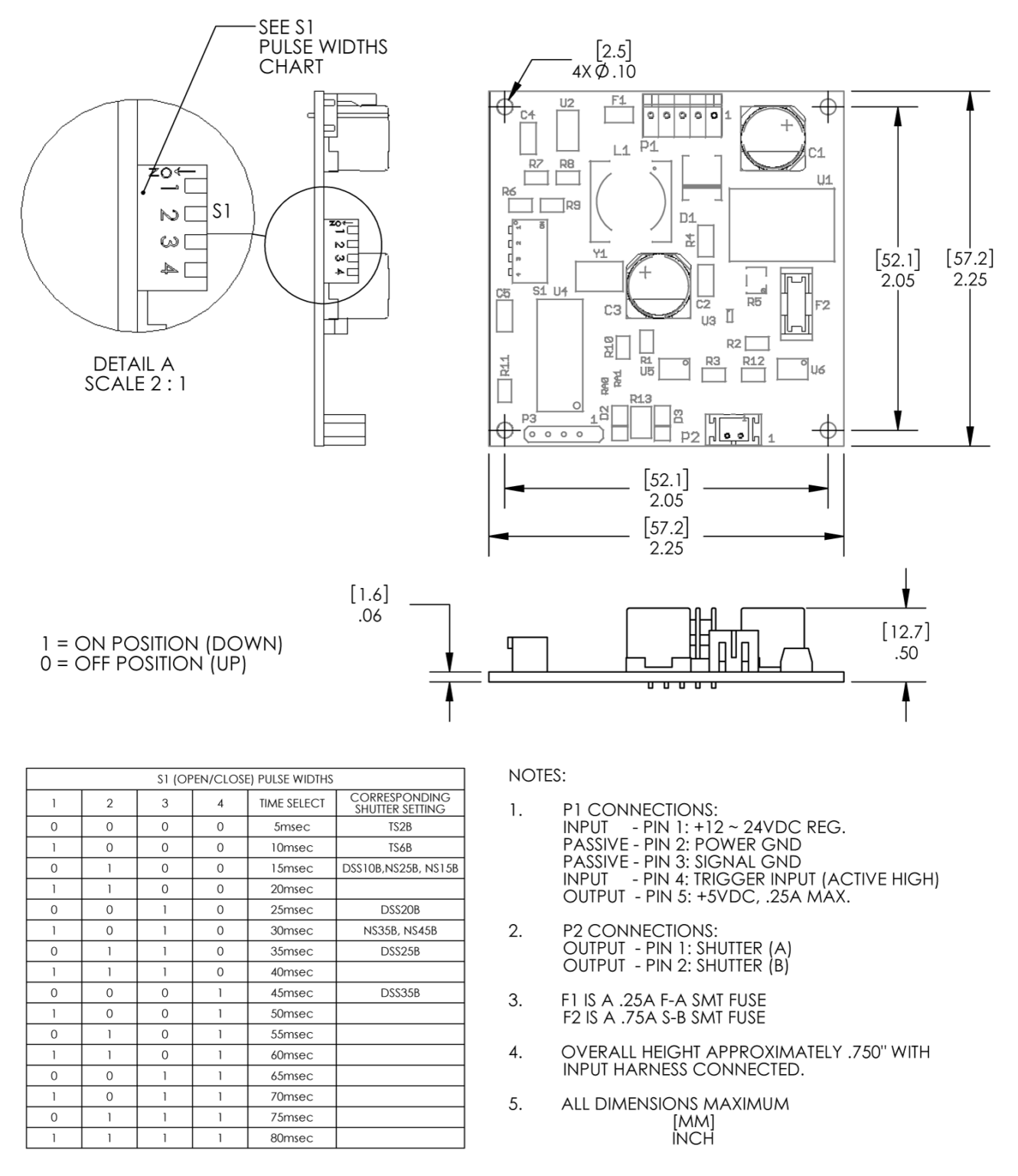

電路板機械布局
| P1 連接 | ||
| 引腳 1 | 輸入 | +12VDC 至 +24VDC 調節 |
| 引腳 2 | 被動 | 電源地 |
| 針 3 | 被動 | 信號地 |
| 針腳 4 | 輸入 | 觸發輸入（高電平有效） |
| 針腳 5 | 輸出 | +5VDC/0.25A（最大） |
| P2 連接 | ||
| 引腳 1 | 輸出 | 快門 (A) 驅動器輸出 |
| 引腳 2 | 輸出 | 快門（B）驅動輸出 |
