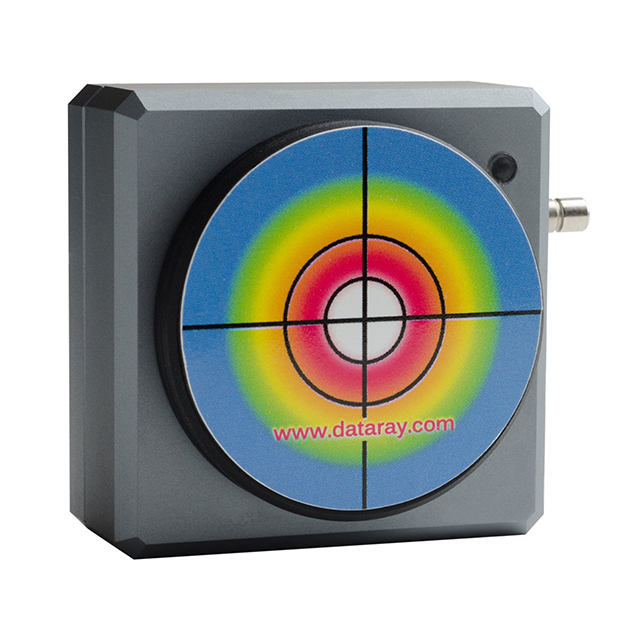

美國DataRay WinCamD系列光斑分析儀S-WCD-LCM-UV-S1

更新時間:2025-03-13

瀏覽量:616

品牌：美國DataRay
型號：S-WCD-LCM-UV-S1
描述：WinCamD系列采用能夠實時顯示和端口供電的USB 3.0 / 2.0相機，并且針對光束成像進行了優化。其使用高分辨率逐行掃描的CCD和CMOS芯片，芯片一般是正方形的設計。CCD芯片采用定制的FP...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

美國DataRay WinCamD系列光斑分析儀S-WCD-LCM-UV-S1描述：

WinCamD系列采用能夠實時顯示和端口供電的USB 3.0 / 2.0相機，并且針對光束成像進行了優化。其使用高分辨率逐行掃描的CCD和CMOS芯片，芯片一般是正方形的設計。CCD芯片采用定制的FPGA和片外14/16位ADC直接尋址。CMOS芯片采用板載RAM，FPGA和USB 3.0 / 2.0處理器以及片上10/12位ADC，有效提高了相機式光束分析儀數據讀取速度。使得WinCamD光束輪廓分析儀能夠獲得良好的信噪比。

WinCamD系列攝像頭的光束尺寸校準是基于CCD和CMOS光刻的可追溯精度的內在校準，在所有數據處理過程中都使用芯片和像素的標稱尺寸。精確度遠高于0.5％，甚至可能優于0.1％。如有要求，DataRay可提供校準和證書。值得注意的是ND濾鏡或芯片上的灰塵會影響測量圖像和精度。濾波片的的安裝也非常簡單，很多都是Mount-C螺紋安裝的。

WinCamD‐LCM WinCamD‐UCD特點

新的WinCamD‐LCM 1“CMOS陣列，具有5.5μm2、1、2和4百萬像素格式

同步快門= No Comet Tailing

刷新率到達50Hz，使用USB 3.0(LCM series is USB 3.0 all others USB 2.0)

新型可堆疊MagND濾波器(LCM series only)

端口供電，靈活的3米電纜，無需外部電源

WinCamD‐LCM Compact 1.8 x 1.8 “ x 0.8” (20 mm)適用于小光束

具有片內12/14/16位ADC的數字CCD / CMOS相機（取決于相機）

4 MB圖像緩沖區和板載微處理器

無窗口傳感器標準，無邊緣

25,000：1電子自動快門，40 ms至1000 ms

1000:1， SNR（30/60 dB光學/電氣）

脈沖激光自動觸發和同步

大面積TaperCamD選項為20 x 15 mm

X‐Ray, UV, 1310 nm (p.8), 1475‐1680 nm (p.10) & 2‐16 μm

兼容Windows 8、7、Vista和XP、32位和64位。使用Parallels或BootCamp的PC或Mac‐Intel

訂購信息：

訂購型號	訂購信息
S-BC2-HR	BladeCam2-HR 光束分析相機（355 至 1150 nm）。5.2 μm 像素，1280 x 1024，6.6 x 5.3 mm 有效面積。包括 C 型接口濾光片（ND-1、ND-2、ND-4）。
S-BC2-HR-1310	BladeCam2-HR-1310 光束分析相機（355 至 1150 nm）。5.2 μm 像素，1280 x 1024，6.6 x 5.3 mm 有效面積。包括 C 型接口濾光片（ND-1、ND-2、ND-4）、WCDL-LPF
S-BC2-HR-ND4	BladeCam2-HR-ND4 光束分析相機（355 至 1150 nm）。5.2 μm 像素，1280 x 1024，6.6 x 5.3 mm 有效面積。包括 C 型接口 ND-4 濾鏡。
S-BC2-HR-TEL	BladeCam2-HR-TEL 光束分析相機（1480 至 1610 nm）。5.2 μm 像素，1280 x 1024，6.6 x 5.3 mm 有效面積。包括 C 型接口濾光片（ND-1、ND-2、ND-4、WCD-LPF12
S-BC2-HR-UV	BladeCam2-HR 光束分析相機（190 至 1150 nm）。5.2 μm 像素，1280 x 1024，6.6 x 5.3 mm 有效面積。包括 C 型濾光片（ND-1、ND-2、ND-4）和 1 英寸濾光片
S-BC2-XHR	BladeCam2-XHR 光束分析相機（355 至 1150 nm）。3.2 μm 像素，2048 x 1536，6.5 x 4.9 mm 有效面積。包括 C 型接口濾鏡（ND-1、ND-2、ND-4）。
S-BC2-XHR-1310	BladeCam2-XHR-1310 光束分析相機（355 至 1350 nm）。3.2 μm 像素，2048 x 1536，6.5 x 4.9 mm 有效面積。包括 C 型接口濾光片（ND-1、ND-2、ND-4）、WCDL-LP
S-BC2-XHR-ND4	BladeCam2-XHR 光束分析相機（355 至 1150 nm）。3.2 μm 像素，2048 x 1536，6.5 x 4.9 mm 有效面積。包括 C 型接口 ND-4 濾鏡。
S-BC2-XHR-UV	BladeCam2-XHR-UV 光束分析相機（190 至 1150 nm）。3.2 μm 像素，2048 x 1536，6.5 x 4.9 mm 有效面積。包括 C 型濾光片（ND-1、ND-2、ND-4）和 1 英寸濾光片
S-TCD-LCM	TaperCamD-LCM 光束分析相機（355 至 1150 nm）。12.5 μm（有效）像素，2048 x 2048，25 x 25 mm 有效面積。包括 2 英寸濾光片（NDXL-1、NDXL-2、NDXL-4）。
S-WCD-IR-BB-7.5	WinCamD-IR-BB-7.5 寬帶 MWIR 光束分析相機（2 至 16 μm，更新率 7.5 Hz）。17 μm 像素，640 x 480，10.88 x 8.16 mm 有效面積。包括 1 英寸濾光片
S-WCD-LCM	WinCamD-LCM 光束分析相機（355 至 1150 nm）。5.5 μm 像素，2048 x 2048，11.3 x 11.3 mm 有效面積。包括磁性 1 英寸濾光片（MagND-1、MagND-2、MagND-3）
S-WCD-LCM-1310	WinCamD-LCM-1310 光束分析相機（355 至 1350 nm）。5.5 μm 像素，2048 x 2048，11.3 x 11.3 mm 有效面積。包括磁性 1 英寸濾光片（MagND-1、MagND-2、MagND-3）
S-WCD-LCM-1310-S1.5	WinCamD-LCM-1310-S1.5 光束分析相機（355 至 1350 nm，傳感器與外殼齊平）。5.5 μm 像素，2048 x 2048，11.3 x 11.3 mm 有效面積。包括磁性 1" 濾光片
S-WCD-LCM-C	WinCamD-LCM-C 光束分析相機（355 至 1150 nm）。5.5 μm 像素，2048 x 2048，11.3 x 11.3 mm 有效面積。包括 C 型接口濾鏡（ND-1、ND-2、ND-4）。
S-WCD-LCM-C-1310	WinCamD-LCM-C-1310 光束分析相機（355 至 1350 nm）。5.5 μm 像素，2048 x 2048，11.3 x 11.3 mm 有效面積。包括 C 型濾光片（ND-1、ND-2、ND-4）和 1"
S-WCD-LCM-C-CX	WinCamD-LCM-C-CX 光束分析相機（355 至 1150 nm）。5.5 μm 像素，2048 x 2048，11.3 x 11.3 mm 有效面積。包括 C 型接口濾光片（ND-1、ND-2、ND-4）。
S-WCD-LCM-C-ML	WinCamD-LCM-C-ML 光束分析相機系統（355 至 1350 nm 和 1550 nm）。帶微透鏡的 5.5 μm 像素，2048 x 2048，11.3 x 11.3 mm 有效面積。
S-WCD-LCM-C-ND4	WinCamD-LCM-C 光束分析相機（355 至 1150 nm）。5.5 μm 像素，2048 x 2048，11.3 x 11.3 mm 有效面積。包括 C 型接口濾鏡（ND-4）。
S-WCD-LCM-C-S1	WinCamD-LCM-C-S1 光束分析相機（355 至 1150 nm，傳感器位于外殼下方 3.3 毫米）。5.5 μm 像素，2048 x 2048，11.3 x 11.3 毫米有效面積。
S-WCD-LCM-C-TEL	WinCamD-LCM-C-TEL 光束分析相機（1480 至 1610 nm）。5.5 μm 像素（25 μm 有效像素），2048 x 2048，11.3 x 11.3 mm 有效面積。
S-WCD-LCM-C-UV	WinCamD-LCM-C-UV 光束分析相機（190 至 1150 nm）。5.5 μm 像素，2048 x 2048，11.3 x 11.3 mm 有效面積。包括 C 型安裝濾光片（ND-1、ND-2、ND-4）
S-WCD-LCM-C-UV-S1	WinCamD-LCM-C-UV-S1 光束分析相機（190 至 1150 nm，傳感器位于外殼下方 3.3 毫米）。5.5 μm 像素，2048 x 2048，11.3 x 11.3 毫米有效面積。包括 C 型安裝濾光片
S-WCD-LCM-CX	WinCamD-LCM-CX 光束分析相機（355 至 1150 nm）。5.5 μm 像素，2048 x 2048，11.3 x 11.3 mm 有效面積。
S-WCD-LCM-ND4	WinCamD-LCM 光束分析相機（355 至 1150 nm）。5.5 μm 像素，2048 x 2048，11.3 x 11.3 mm 有效面積。包括磁性 1 英寸濾光片（MagND-4）。
S-WCD-LCM-NDX	WinCamD-LCM 光束分析相機（355 至 1150 nm）。5.5 μm 像素，2048 x 2048，11.3 x 11.3 mm 有效面積。不包括濾光片。
S-WCD-LCM-NE	WinCamD-LCM-NE 光束分析相機（355 至 1150 nm）。5.5 μm 像素，2048 x 2048，11.3 x 11.3 mm 有效面積。增強光譜響應，高于 ~600 nm
S-WCD-LCM-NE-1310	WinCamD-LCM-NE-1310 光束分析相機（355 至 1350 nm）。5.5 μm 像素，2048 x 2048，11.3 x 11.3 mm 有效面積。改進了 600 nm 以上的光譜響應。
S-WCD-LCM-NE-1310-S1	WinCamD-LCM-NE-1310 光束分析相機（355 至 1350 nm，傳感器位于外殼下方 3.3 毫米）。5.5 μm 像素，2048x2048，11.3x11.3 毫米有效面積。
S-WCD-LCM-NE-1310-S1.5	WinCamD-LCM-NE-1310-S1.5 光束分析相機（355 至 1350 nm，傳感器齊平）。5.5 μm 像素，2048x2048，11.3x11.3 mm 有效面積。
S-WCD-LCM-NE-C	WinCamD-LCM-NE-C 光束分析相機（355 至 1150 nm）。5.5 μm 像素，2048 x 2048，11.3 x 11.3 mm 有效面積。改進了 ~600 nm 以上的光譜響應。
S-WCD-LCM-NE-C-1310	WinCamD-LCM-NE-C-1310 光束分析相機（355 至 1350 nm）。5.5 μm 像素，2048 x 2048，11.3 x 11.3 mm 有效面積。在 ~600 nm 以上改進了光譜響應。
S-WCD-LCM-NE-C-1310-S1	WinCamD-LCM-NE-C-1310-S1 光束分析相機（355 至 1350 nm，傳感器位于外殼下方 3.3 毫米）。5.5 μm 像素，2048x2048，11.3x11.3 毫米有效面積。
S-WCD-LCM-NE-C-S1	WinCamD-LCM-NE-C-S1 光束分析相機（355 至 1150 nm，傳感器位于外殼下方 3.3 毫米）。5.5 μm 像素，2048 x 2048，11.3 x 11.3 毫米有效面積。
S-WCD-LCM-NE-S1	WinCamD-LCM-NE-S1 光束分析相機（355 至 1150 nm，傳感器位于外殼下方 3.3 毫米）。5.5 μm 像素，2048 x 2048，11.3 x 11.3 毫米有效面積。
S-WCD-LCM-NE-S1.5	WinCamD-LCM-NE-S1.5 光束分析相機（355 至 1150 nm，傳感器與外殼齊平）。5.5 μm 像素，2048 x 2048，11.3 x 11.3 mm 有效面積。
S-WCD-LCM-S1	WinCamD-LCM-S1 光束分析相機（355 至 1150 nm，傳感器位于外殼下方 3.3 毫米）。5.5 μm 像素，2048 x 2048，11.3 x 11.3 毫米有效面積。
S-WCD-LCM-S1.5	WinCamD-LCM-S1.5 光束分析相機（355 至 1150 nm，傳感器與外殼齊平）。5.5 μm 像素，2048 x 2048，11.3 x 11.3 mm 有效面積。
S-WCD-LCM-TEL	WinCamD-LCM-TEL 光束分析相機（1480 至 1610 nm）。5.5 μm 像素（25 μm 有效像素），2048 x 2048，11.3 x 11.3 mm 有效面積。
S-WCD-LCM-TEL-CX	WinCamD-LCM-TEL 光束分析相機（1480 至 1610 nm）。5.5 μm 像素（25 μm 有效像素），2048 x 2048，11.3 x 11.3 mm 有效面積。
S-WCD-LCM-TEL-S1.5	WinCamD-LCM-TEL-S1.5 光束分析相機（1480 至 1610 nm，傳感器與外殼齊平）。5.5 μm 像素（25 μm 有效像素），2048 x 2048，11.3 x 11.3 mm 有效區域。
S-WCD-LCM-UV	WinCamD-LCM-UV 光束分析相機（190 至 1150 nm）。5.5 μm 像素，2048 x 2048，11.3 x 11.3 mm 有效面積。
S-WCD-LCM-UV-S1	WinCamD-LCM-UV-S1 光束分析相機（190 至 1150 nm，傳感器位于外殼下方 3.3 毫米）。5.5 μm 像素，2048 x 2048，11.3 x 11.3 毫米有效面積。
S-WCD-LCM-UV-S1.5	WinCamD-LCM-UV-S1.5 光束分析相機（190 至 1150 nm，傳感器與外殼齊平）。5.5 μm 像素，2048 x 2048，11.3 x 11.3 mm 有效面積。
S-WCD-QD-1550	WinCamD-QD-1550 可見光和 SWIR 光束分析相機（400 至 1700 nm），帶膠體量子點傳感器。15 μm 像素、640 x 512、9.5 x 7.68 mm 有效面積。
S-WCD-QD-1550-L	WinCamD-QD-1550-L 可見光和 SWIR 光束分析相機（400 至 1700 nm），帶膠體量子點傳感器。15 μm 像素、1280 x 1024、19.2 x 15.36 mm 有效面積。
S-WCD-QD-1550-XL	WinCamD-QD-1550-XL 可見光和 SWIR 光束分析相機（400 至 1700 nm），帶膠體量子點傳感器。15 μm 像素、1920 x 1080、28.8 x 16.2 mm 有效面積。
S-WCD-QD-2000	WinCamD-QD-2000 可見光和 eSWIR 光束分析相機（350 至 2000 nm），帶膠體量子點傳感器。15 μm 像素，640 x 512，9.5 x 7.68 mm 有效面積。
S-WCD-QD-2000-L	WinCamD-QD-2000-L 可見光和 eSWIR 光束分析相機（350 至 2000 nm），帶膠體量子點傳感器。15 μm 像素，1280 x 1024，19.2 x 15.4 mm 有效面積。
S-WCD-QD-2000-XL	WinCamD-QD-2000-XL 可見光和 eSWIR 光束分析相機（350 至 2000 nm），帶膠體量子點傳感器。15 μm 像素，1920 x 1080，28.8 x 16.2 mm 有效面積。
S-WCD-THZ	WinCamD-THz 光束分析相機（多光譜 THz 操作）。5.5 μm 像素，2048 x 2048，11.3 x 11.3 mm 有效面積。包括 C 型接口濾光片（ND-1、ND-2、ND-4）
S-BMS2-4XY-DD-100	BeamMap2-4XY-DD-100 掃描狹縫光束輪廓儀（Si 和 InGaAs，190 至 1800 nm，狹縫平面位于 -100、0、+100、+400 μm）。
S-BMS2-4XY-DD-2300-100	BeamMap2-4XY-DD-2300-100 掃描狹縫光束輪廓儀（Si 和 InGaAs，190 至 2300 nm，狹縫平面位于 -100、0、+100、+400 μm）。
S-BMS2-4XY-DD-2300-250	BeamMap2-4XY-DD-2300-250 掃描狹縫光束輪廓儀（Si 和 InGaAs，190 至 2300 nm，狹縫平面位于 -250、0、+250、+1000 μm）。
S-BMS2-4XY-DD-2300-50	BeamMap2-4XY-DD-2300-50 掃描狹縫光束輪廓儀（Si 和 InGaAs，190 至 2300 nm，狹縫平面位于 -50、0、+50、+200 μm）。
S-BMS2-4XY-DD-2300-500	BeamMap2-4XY-DD-2300-500 掃描狹縫光束輪廓儀（Si 和 InGaAs，190 至 2300 nm，狹縫平面位于 -500、0、+500、+2000 μm）。
S-BMS2-4XY-DD-2300-750	BeamMap2-4XY-DD-2300-750 掃描狹縫光束輪廓儀（Si 和 InGaAs，190 至 2300 nm，狹縫平面位于 -750、0、+750、+3000 μm）。
S-BMS2-4XY-DD-250	BeamMap2-4XY-DD-250 掃描狹縫光束輪廓儀（Si 和 InGaAs，190 至 1800 nm，狹縫平面位于 -250、0、+250、+1000 μm）。
S-BMS2-4XY-DD-2500-100	BeamMap2-4XY-DD-2500-100 掃描狹縫光束輪廓儀（Si 和 InGaAs，190 至 2500 nm，狹縫平面位于 -100、0、+100、+400 μm）。
S-BMS2-4XY-DD-2500-250	BeamMap2-4XY-DD-2500-250 掃描狹縫光束輪廓儀（Si & InGaAs，190 至 2500 nm，狹縫平面位于 -250、0、+250、+1000 μm）。
S-BMS2-4XY-DD-2500-50	BeamMap2-4XY-DD-50 掃描狹縫光束輪廓儀（Si 和 InGaAs，190 至 2500 nm，狹縫平面位于 -50、0、+50、+200 μm）。
S-BMS2-4XY-DD-2500-500	BeamMap2-4XY-DD-2500-500 掃描狹縫光束輪廓儀（Si 和 InGaAs，190 至 2500 nm，狹縫平面位于 -500、0、+500、+2000 μm）。
S-BMS2-4XY-DD-2500-750	BeamMap2-4XY-DD-2500-750 掃描狹縫光束輪廓儀（Si 和 InGaAs，190 至 2500 nm，狹縫平面位于 -750、0、+750、+3000 μm）。
