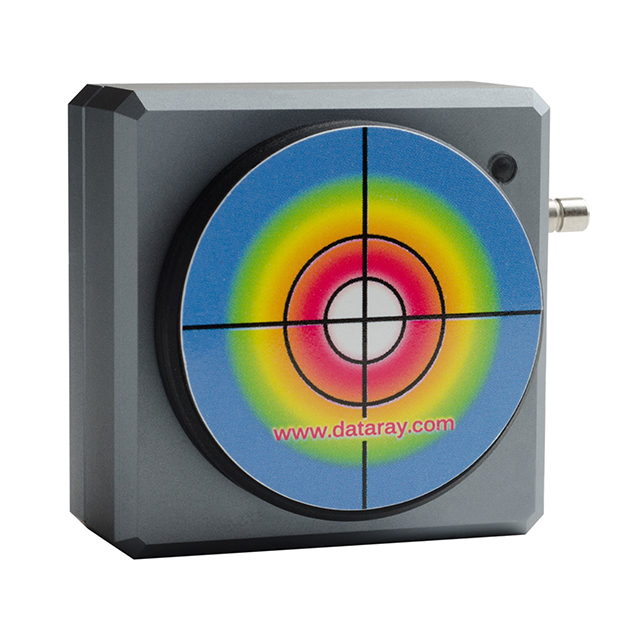

美國DataRay WinCamD-LCM-NE 光束質量分析儀

更新時間:2025-03-13

瀏覽量:586

品牌：美國DataRay
型號：WinCamD-LCM-NE
描述：WinCamD-LCM-NE take CMOS光束輪廓儀其 1 英寸格式 CMOS 傳感器采用全局快門，使其適用于連續波和脈沖光束。這種近紅外增強版本具有改進的 400 至 1000 nm 光譜響應...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

WinCamD-LCM-NE 光束質量分析儀描述：

產品手冊  數據表  圖紙

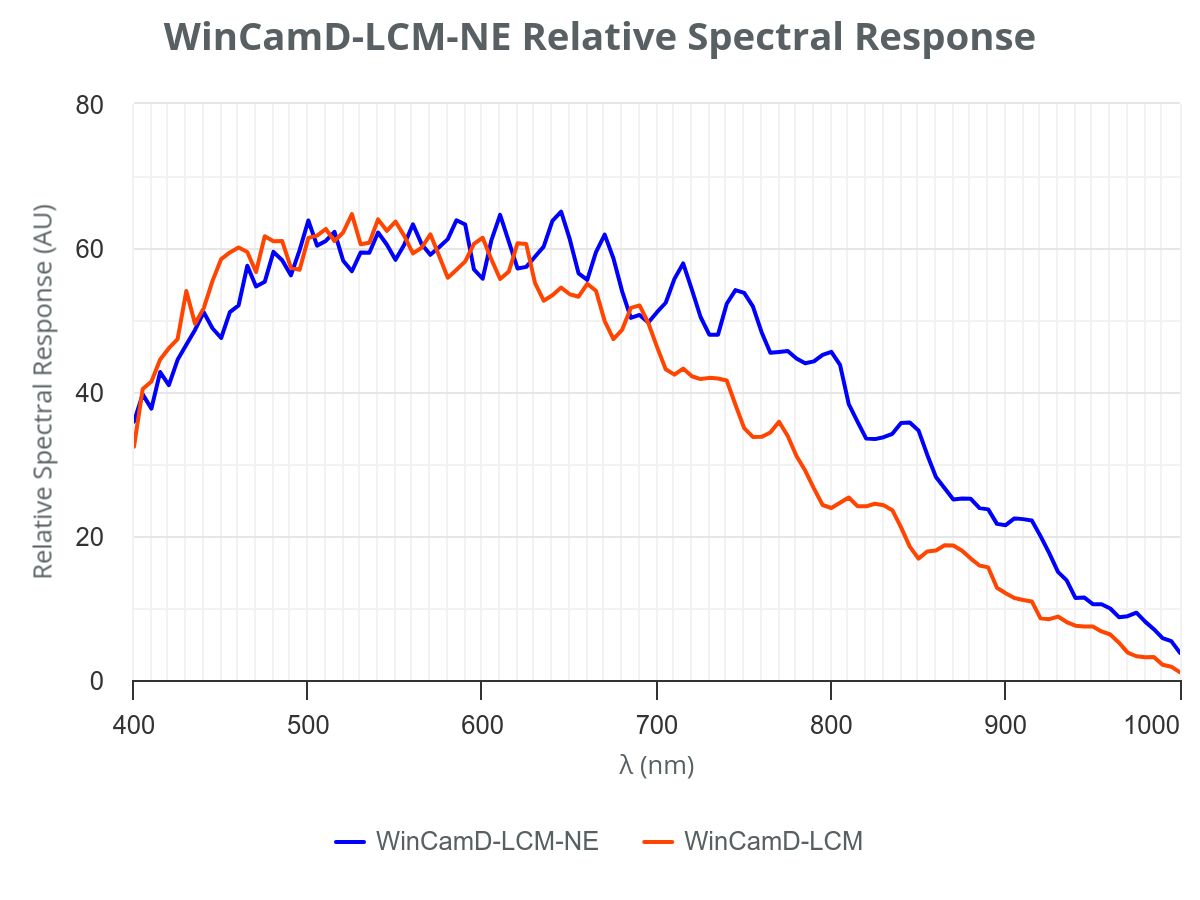

WinCamD-LCM-NE take CMOS光束輪廓儀其 1 英寸格式 CMOS 傳感器采用全局快門，使其適用于連續波和脈沖光束。這種近紅外增強版本具有改進的 400 至 1000 nm 光譜響應，但由于傳感器上存在微透鏡，因此不適合在紫外波長下使用，并且不提供 TEL 熒光粉涂層。

特點

355 至 1150 nm，標準 CMOS 探測器

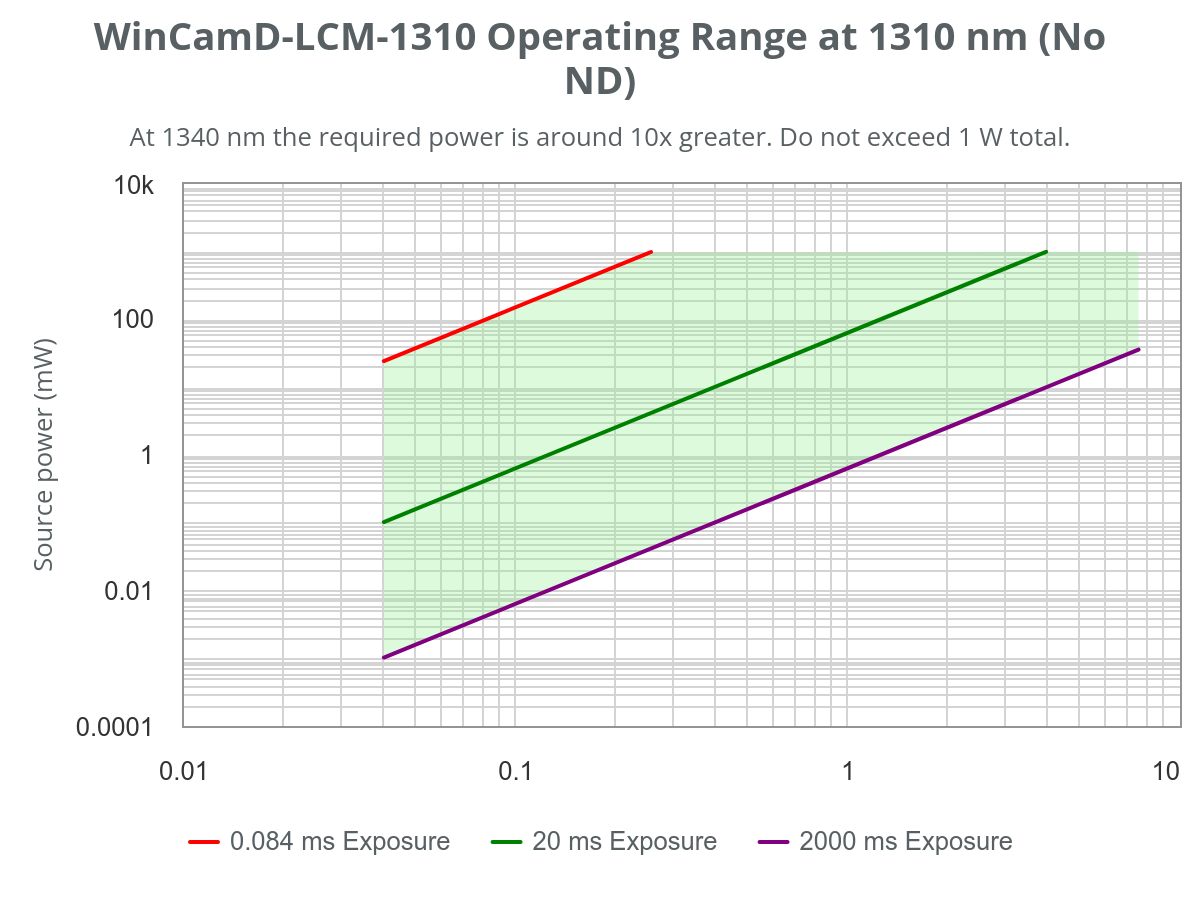

提供 1310 nm 選項

4.2 MPixel，2048 x 2048 像素，11.3 x 11.3 mm 有效區域

5.5 μm 像素

60 幀/秒 @ 512 x 512,30 幀/秒 @ 1024 x 1024,12 幀/秒 @ 2048 x 2048

端口供電的 USB 3.0

HyperCal? – 動態噪聲和基線校正軟件

MagND? 可堆疊磁性 ND 濾光片或 C 口濾光片

2,500：1 信號對 RMS 噪聲

帶TTL觸發的全局快門

電子自動快門，85 μs 至 2 秒（44 dB）

12位ADC

隔離脈沖觸發

在多個相機上并行拍攝

可現場更換的圖像傳感器

相對功率電平顯示

標配無窗傳感器，無邊紋

ISO 11146 M2 選項 – 光束傳播分析、發散、聚焦

可用于專用光束輪廓儀系統

工業激光監控系統（ILMS）

大型波束剖面系統（LBPS）

線激光仿形系統（LLPS）

應用實例

連續和脈沖激光輪廓

激光器和基于激光的系統的現場維修

光學組裝和儀器對準

光束漂移和記錄

M2 測量，提供 M2DU 載物臺

規格

波長	WinCamD-LCM-NE：355 至 1150 nm WinCamD-LCM-NE-1310：355 至 1350 nm（包括長通濾光片）
像素數 H x V	4.2 MPixel' 2048 x 2048
光學格式	1"
圖像區域	11.3 x 11.3 毫米
像素尺寸	5.5 x 5.5 微米
最小光束（10 像素）	~55 微米
快門類型	全球
最大幀速率*	60赫茲
單脈沖捕獲 PRR	USB 2.0：6.3 kHz USB 3.0：12.6 kHz
信噪比RMS噪聲	2,500：1（34 dB 光纖 / 68 dB 電氣）
電子快門范圍	USB 2.0：12,600：1 （41 dB） USB 3.0：25,000：1 （44 dB）查看原文查看譯文
模數轉換器	12 位
可衡量的來源	CW光束的脈沖源;CW 至 12.6 kHz，帶單脈沖隔離軟件可配置自動觸發同步和可變延遲

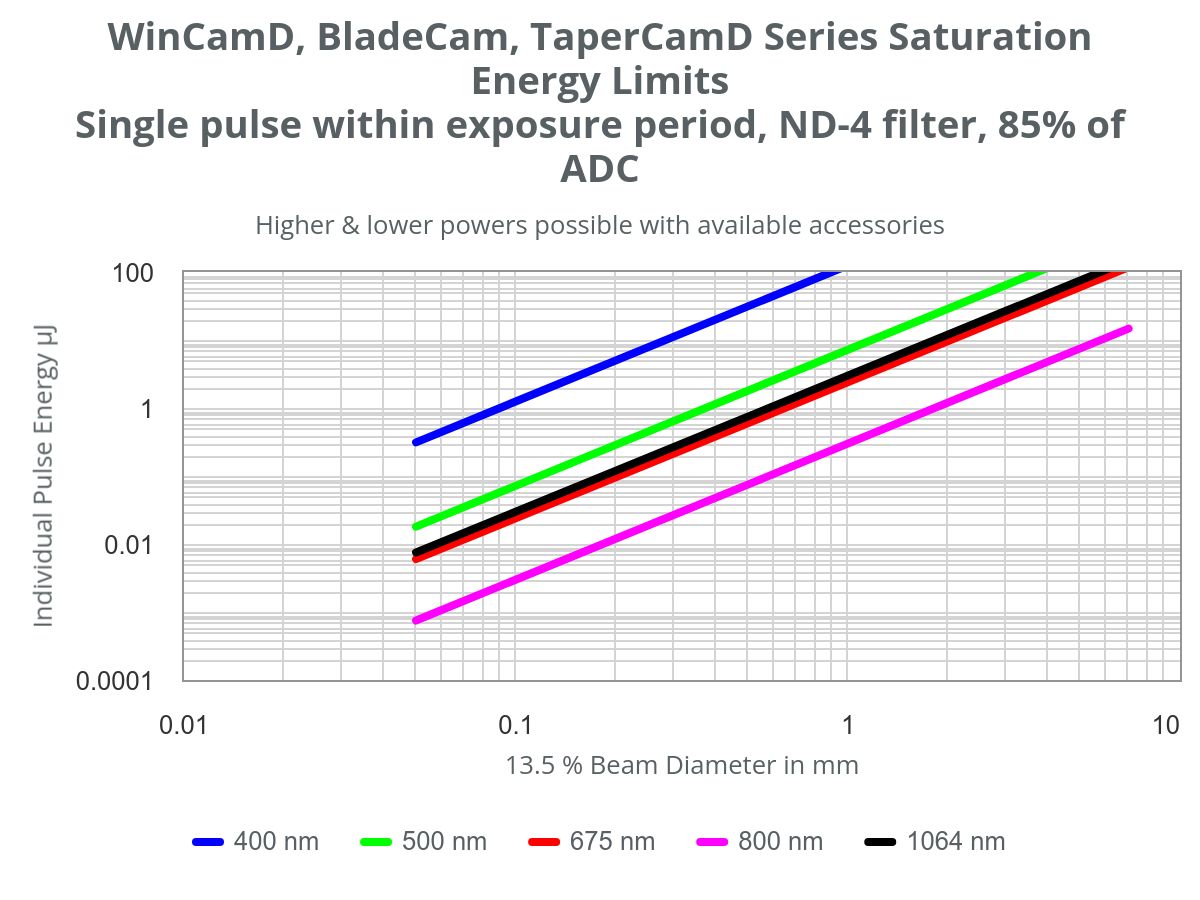

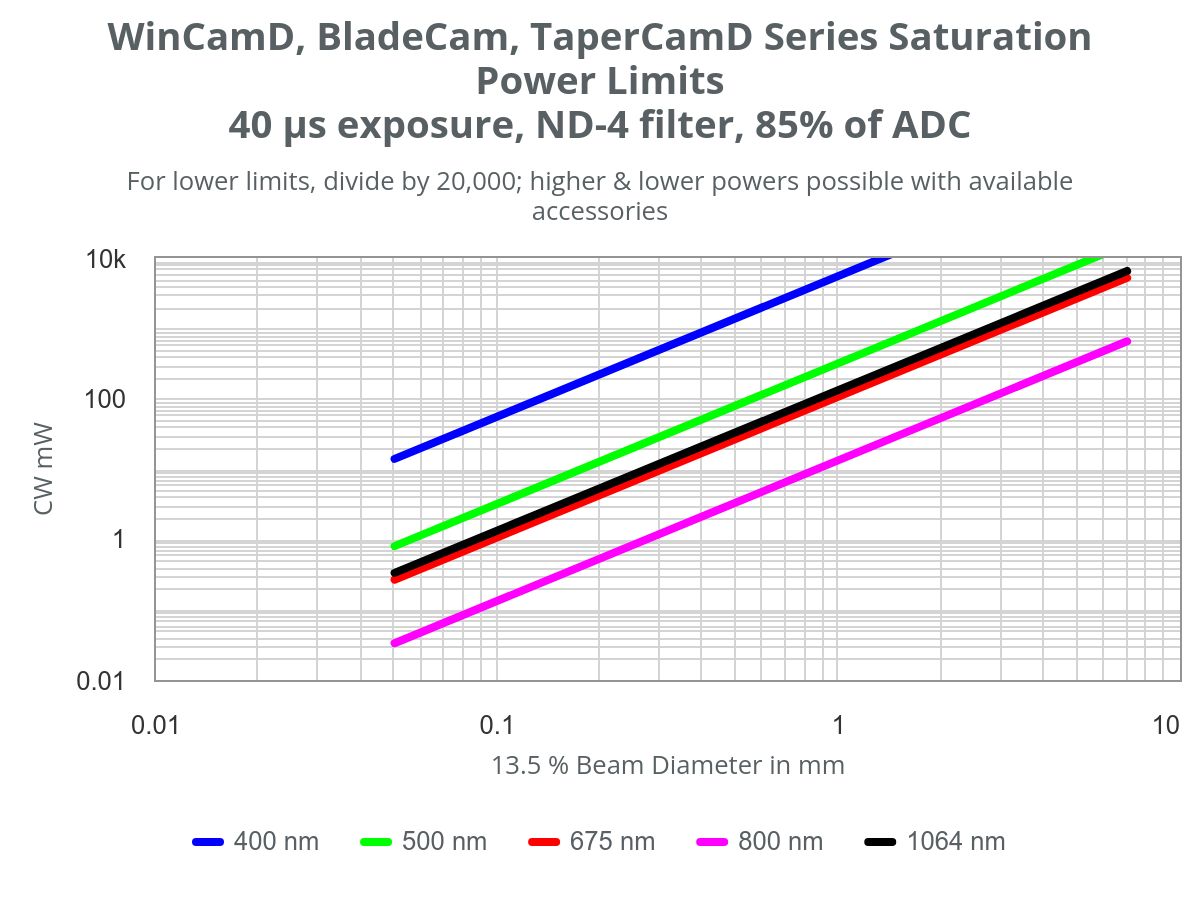

測量的光束功率	查看圖表
手動光束衰減	包括 ND-1、ND-2 和 ND-4 磁性 ND 濾光片或 C 口 ND 濾光片
顯示的配置文件	線的 2D 和 3D 繪圖。規范化或非規范化。線性或?qū)?shù)變焦 x10 2D' 3D，10' 32 或最大顏色或灰度 10 和 32 色的輪廓顯示
測量和顯示的配置文件參數	原始輪廓和平滑輪廓三角形運行平均過濾器，F(xiàn)WHM 高達 10%
光束直徑	兩個用戶設置的直徑夾子級別高斯和 ISO 11146 秒力矩光束直徑等效直徑高于用戶定義的夾子級別等效狹縫和刀刃直徑
光束擬合	Gaussian & Top Hat profile fit & % fit 等效狹縫輪廓
光束橢圓度	大直徑、小直徑和平均直徑。軸的自動定向。
質心位置	相對和絕對強度加權質心和幾何中心光束漂移顯示和統計
測量精度（不限于像素大小）	插補直徑的加工分辨率為 0.1 μm。絕對精度取決于光束輪廓 - 通常可以達到 ~1 μm 的精度。質心精度也與光束有關（高達 ±1 μ 因?yàn)樗歉鶕?jù)質心削波水平以上的所有像素通過算術確定的）。
處理選項	圖像和輪廓平均'1'5'10'20'連續。背景捕獲和減法。用戶設置矩形捕獲塊，用于捕獲用戶設置或自動橢圓包含區域，帶有用于處理的光束跟蹤 *.ojf 文件保存特定測試配置的所有 WinCamD 自定義設置
通過/失敗顯示	屏幕上可選擇的通過/失敗顏色。QA和生產的理想選擇。
日志數據和統計	最小值、最大值、平均值標準差，共 4096 個樣本
相對功率測量	基于用戶初始輸入的滾動直方圖。mW' μJ' dBm' % 或用戶選擇的單位（相對于參考測量輸入）
通量	Fluence'在用戶定義的區域內
認證	RoHS'WEEE'CE 認證
多攝像頭	多達 4 臺攝像機，可并行拍攝。 1 至 8 個攝像頭，串口拍攝。
頭部尺寸的寬度 x 高度 x 深度	1.8 x 1.8 x 0.8 英寸（46 x 46 x 20 毫米）
從外殼/濾光片到傳感器（無窗口）的光學深度 ±0.2 mm	7.5 mm（12.8 mm，帶 MagND 濾光片）
安裝	8-32 螺紋，8 mm 深
重量' 相機，帶 MagND 和濾光片蓋	3.75 盎司（106 克）
最低要求	Windows 10 64 位
