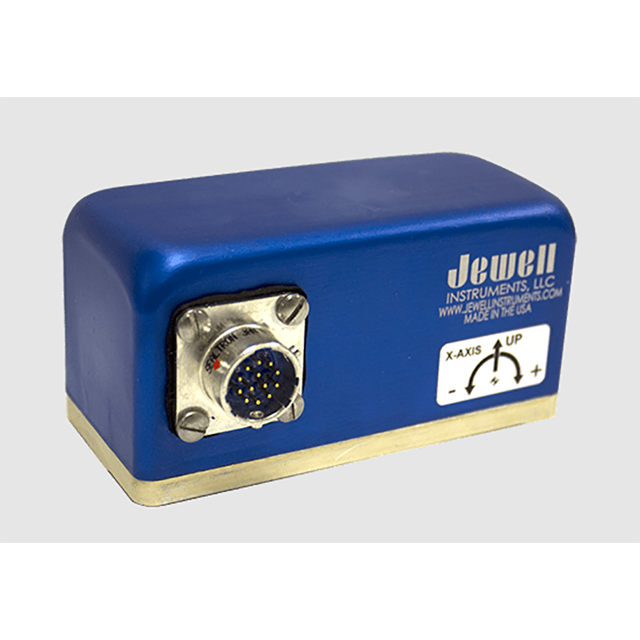

美國Jewell DXI-100/200 數字測角儀

更新時間:2025-11-08

瀏覽量:806

品牌：美國Jewell
型號：DXI-100/200
描述：Jewell DXI-100/200 系列單或雙數字測角儀將 Jewell 的高精度模擬閉環傳感器技術提升到了一個新的水平。DXI-100/200 提供 RS-422 或 RS-485（標準）數字接口...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

美國Jewell DXI-100/200 數字測角儀描述：

數據表  DX-100外形圖  DX-200外形圖

Jewell DXI-100/200 系列單或雙數字測角儀將 Jewell 的高精度模擬閉環傳感器技術提升到了一個新的水平。DXI-100/200 提供 RS-422 或 RS-485（標準）數字接口。該產品具有多種選項，包括公制安裝螺紋、法蘭底座和 CENELEC/AREMA 認證，可輕松定制以適應您的特定應用。

產品規格

輸入范圍（°）	±1.0	±3.0	±14.5	±30.0	±60.0
非線性度（%滿量程輸出最大值²）	0.06	0.025	0.02	0.02	0.03
比例因子容差（%最大值）	0.1	0.1	0.1	0.1	0.1
比例因子溫度靈敏度（百萬分之一/°C最大值）	100	100	100	100	100
0°傾斜時的輸出（°最大值）	±0.01	±0.01	±0.05	±0.05	±0.05
0°輸出溫度靈敏度（°/°C，最大值）	0.005	0.005	0.005	0.005	0.005
帶寬（-3dB，赫茲，標稱值）³	3	6	30	30	30
橫向軸錯位（°最大值）	0.15	0.05	0.5	0.5	0.5
分辨率與閾值（微）	0.001	0.001	0.001	0.001	0.001
上電重復性（°最大值）	0.001	0.001	0.001	0.001	0.001
重復性（°最大值）	0.001	0.001	0.002	0.002	0.003

尺寸	1.63 × 3.63 × 1.85 英寸
特性	? 數字輸出 ? 分辨率 0.001° ? 機械沖擊 1500g 1毫秒 ? 正弦波 ? 行業標準 EIA RS485 和 EIA RS422 輸出 ? 適用于高沖擊和振動環境 ? 高精度和高性能 ? 低噪聲
應用	? 雷達/天線控制 ? 結構監測 ? 線性加速度/減速度測量 ? 列車自動定位控制 ? 地震監測 ? 平臺調平

軸數	1 或 2
供電電壓范圍（伏特直流電）	10 至 30
噪聲（g 均方根，最大值）	0.005
輸入電流（毫安，最大值）	100

工作溫度范圍	-40°C 至 +85°C
存儲溫度范圍	-40°C 至 +85°C
振動（g 均方根）	20
沖擊	1500g，1 毫秒，? 正弦波

外殼材料	陽極氧化和阿羅丁處理鋁
防護等級（依據 IEC 529）	IP67
NEMA 防護等級	6
密封	MIL-STD-202，方法 112
連接器類型	MS27476Y10D35P
推薦配對連接器	MS27473T10B35S

接口	以太網 10Base-T 或 100Base-TX（自動感應）
協議	TCP/IP、UDP/IP、ARP、Telnet、ICMP、SNMP、DHCP、BOOTP、TFTP、AutoIP 和 HTTP
輸出表示	度
