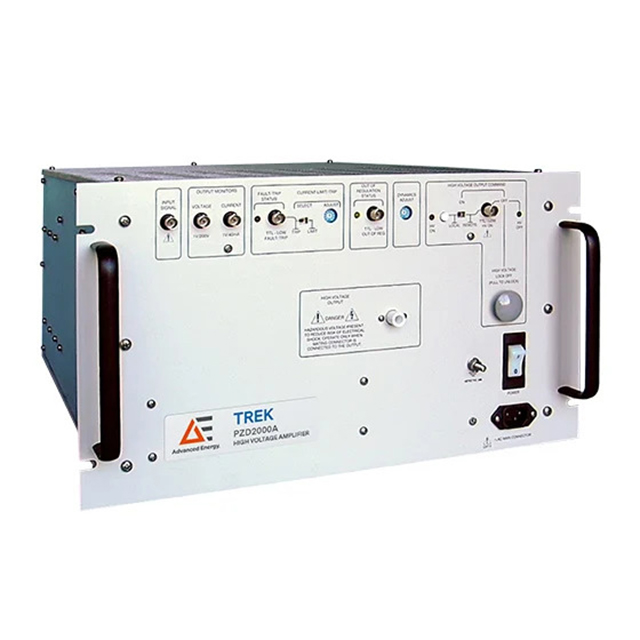

美國Trek PZD2000A 高壓高帶寬型功率放大器

更新時間:2025-03-13

瀏覽量:593

品牌：美國Trek
型號：Trek PZD2000A
描述：Trek PZD2000A 高壓功率放大器采用全固態設計，可實現高可靠性和低噪聲運行。其四象限輸出級在整個輸出電壓范圍內吸收和提供負載電流。這可在高電容負載中實現精確的輸出響應和高轉換速率。輸出級受到...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

Trek PZD2000A是一款用于精密高功率應用的寬帶高壓功率放大器。該放大器采用全固態設計，具有高可靠性和低噪聲運行。其四象限輸出級在整個輸出電壓范圍內吸收和提供負載電流，從而即使在高電容性負載中也能實現精確的輸出響應和高轉換速率。

Trek PZD2000A 高壓功率放大器采用全固態設計，可實現高可靠性和低噪聲運行。其四象限輸出級在整個輸出電壓范圍內吸收和提供負載電流。這可在高電容負載中實現精確的輸出響應和高轉換速率。輸出級受到全面保護，可防止有源負載、過載或對地電弧產生的過壓和過流情況。

產品亮點

直流精度優于滿量程的 0.1%

每臺設備均提供 NIST 可追溯校準證書

精密電壓和電流監控器提供高壓輸出和負載電流的緩沖低電壓表示，用于監控目的或用作閉環系統中的反饋信號

輸出級完全防止有源負載、過載或電弧接地產生的過壓和過流情況

使用遠程高壓開/關與自動化或計算機控制系統

調整電流限制或跳閘電平

優化各種負載參數的交流響應

用于介電材料表征、聚合物和陶瓷電暈極化以及壓電驅動和控制應用

受益于全固態設計

產品應用

介質電荷材料特性

聚合物和陶瓷電暈充電

壓電驅動與控制

產品規格

輸出電壓范圍	雙極性：0至±350 V DC或峰值AC 單極性：0至+700 V直流或交流峰值或0至-700 VDC或交流峰值
輸出電流范圍	雙極性：0至±200 mA 單極性：0至±100 mA
輸入電壓范圍	0至±10 V DC或峰值AC，非反相
輸入阻抗	25 kW，標稱值
直流電壓增益	200 V/V
直流電壓增益精度	優于滿量程的0.1%
直流偏移電壓	小于±2 V
輸出噪聲	小于500 mV rms
轉換速率	大于750 V/μs（典型值為10%至90%）
大信號帶寬	雙極性：直流至大于250 kHz（-3 dB）；直流至90 kHz以上（1％失真）單極性：直流至200 kHz（-3 dB）以上; 直流至70 kHz以上（1％失真）
小信號帶寬	雙極性：直流至大于350 kHz（-3 dB）單極性：直流至大于250 kHz（-3 dB）
尺寸	266 x 482 x 655 mm (10.5 x 19 x 25.8 in)
重量	24.9 kg (55 lb)
工作溫度	0 to 40°C (32 to 104°F)
相對濕度	~75%，非冷凝
輸出功率（W）	800
最大輸出電流（A）	±0.2、±0.4
轉換速率（V/ms）	>750000
輸出電流范圍（mA）	0 至 ±200 DC，±400 AC
輸出電壓范圍（V）	0 至 ±2000
