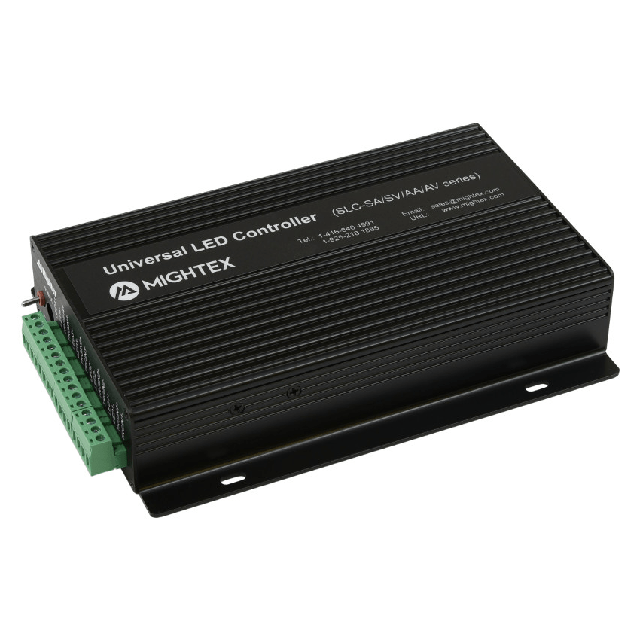

SLC-AA02-US 帶外部觸發器和電壓監測的通用4通道LED控制器描述：

數據表

計算機可控的多通道通用 LED 驅動器，可用于在三 （3） 種模式中的任何一種模式下驅動任何類型的 LED：“正常”（或“恒定電流”）、“頻閃”和/或外部“觸發”模式。每個單元都配有基于 PC 的軟件和用戶友好的 GUI，使用戶無需編寫任何代碼即可驅動 LED。此外，還提供了強大的 SDK 和豐富的 RS232 命令集，以便用戶編寫自己的軟件，以便將 Mightex 的 LED 驅動器集成到他們自己的系統中。此外，驅動器具有內置安全功能，允許用戶限制 LED 驅動電流和電壓。

特征

計算機可控

通用 – 適用于任何 LED

能夠驅動可變負載

帶有GUI的用戶友好型應用軟件

包括用于自定義應用程序的 SDK 和 Rich RS232 命令集

每個通道的正常、頻閃和觸發模式

可編程恒定電流、脈寬調制和/或任意波形

直流模式下的驅動電流高達 1A，脈沖模式下的驅動電流高達 3.5A，具有過流保護功能

每個通道高達 23.5V 的輸出電壓 可編程上升沿或下降沿外部觸發

內置非易失性存儲器，無需PC即可使用

應用

機器視覺

顯示

顯微術

半導體設備

檢測儀器

醫療儀器

照明

性能規格

注：1.最大輸出電壓比電源輸入電壓小0.5V。例如，當電源輸入電壓為 Vdc = 24V 時，最大輸出電壓 Vmax 將為 Vdc – 0.5V = 23.5V。
2. 每個輸出通道可以單獨配置為在以下三 （3） 種模式之一下工作，通過帶有 GUI 的基于 PC 的軟件進行控制。在所有三種模式下，都可以設置過驅電流限制： 正常：在 0mA 至 1000mA 的任意值下，以 12 位分辨率輸出恒定電流。
觸發：外部觸發信號可用于打開每個單獨的通道，產生具有任何用戶定義波形的驅動電流。或者，每個輸出通道都可以在“FOLLOWER”模式下工作，其中電流輸出跟隨觸發輸入的波形;
頻閃：內部頻閃發生器可產生高達 25KHz 的頻率。頻閃信號（即電流電平、占空比和頻閃頻率）可以通過軟件進行設置。對于 AA 和 AV 系列，選通信號可以是具有 128 個數據點的用戶定義的任意波形。 3.任意波形。使用隨附的應用軟件或 SDK 或 RS232 命令集，用戶可以使用 128 個數據點定義任意波形。
4、客戶系統中的LED控制器應適當散熱，以防止過熱，可能導致LED控制器自停，以達到保護目的。此外，所有通道的總輸出電流不應超過電源適配器的容量。
5. 不建議在本控制器的單個單元上混合使用 A/J 型 LED 和 B 型 LED。請?jiān)谝慌_(tái)設備上操作 Type-A/J LED，在另一臺設備上操作 B-LED 型。
