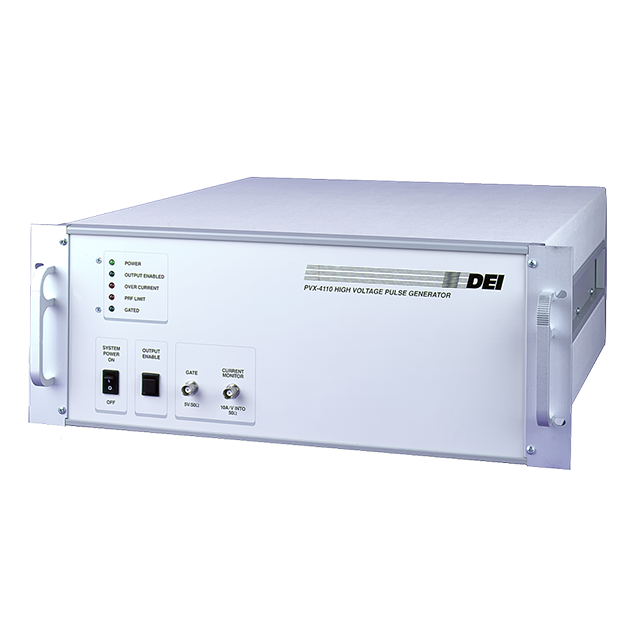

PVX-4110 10KV 雙極脈沖發生器

更新時間:2025-03-13

瀏覽量:525

品牌：BNC
型號：PVX-4110
描述：PVX-4110 脈沖發生器采用直接耦合、風冷、固態半橋（圖騰柱）設計，提供同樣快的脈沖上升和下降時間、低功耗，并且?guī)缀鯖](méi)有過沖、下沖或振鈴。它具有過流檢測和關斷電路，可保護脈沖發生器免受負載或互連電...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

PVX-4110 10KV 雙極脈沖發生器描述：

用戶手冊 應用筆記

PVX-4110 脈沖發生器采用直接耦合、風冷、固態半橋（圖騰柱）設計，提供同樣快的脈沖上升和下降時間、低功耗，并且?guī)缀鯖](méi)有過沖、下沖或振鈴。它具有過流檢測和關斷電路，可保護脈沖發生器免受負載或互連電纜中的電弧和短路造成的潛在損壞。

所有控制和保護邏輯電路、支持電源、儲能和輸出網絡都集成到 PVX-4110 中。它可以直接連接到負載，并且不需要串聯或分流電阻器、脈沖發生器和負載之間的阻抗匹配網絡或額外的能量存儲（電容器組）。所有這些都在 PVX-4110 中得到處理。

特征

0 至 ±10,000 V 脈沖輸出

< 60 ns 上升和下降時間，10 kHz 脈沖重復頻率

防止電弧、短路和負載瞬變

電壓和電流監視器輸出

應用

PVX-4110 非常適合驅動提取柵格和偏轉板，用于飛行時間質譜儀和加速器中粒子束的靜電調制。其堅固耐用的多功能設計還使其非常適合脈沖或門控功率管柵、普克爾斯盒和 Q 開關、聲學換能器、微通道板、光電倍增管和圖像增強器。

PVX-4110 10KV 雙極脈沖發生器規格：

最大電壓幅度	10,000V
脈沖極性	雙極 (+/-)
最大頻率	10khz
上升/下降時間	60ns
脈沖引擎（觸發器）	外部
遙控	N/A
構成因素	臺式，機架式
尺寸（英寸）	22x22x12
重量（磅）	35
