PLS 系列具有均勻照明的精密LED聚光燈描述：

數據表

Mightex 的 PLS 系列零件編號：PLS-0340-030-02-S,PLS-0365-030-04-S,PLS-0365-030-13-S,PLS-0380-030-03-S,PLS-0385-030-04-S,PLS-0385-030-07-S,PLS-0385-030-11-S,PLS-0385-030-13-S,PLS-0390-030-03-S,PLS-0395-030-03-S,PLS-0400-030-S,PLS-0400-030-03-S,PLS-0400-030-04-S,PLS-0400-030-17-S,PLS-0405-030-03-S,PLS-0410-030-03-S,PLS-0415-030-03-S,PLS-0430-030-02-S,PLS-0455-030-S,PLS-0470-030-S,PLS-0470-030-14-S,PLS-0470-030-15-S,PLS-0471-030-02-S,PLS-0490-030-01-S,PLS-0505-030-S,PLS-0505-030-12-S,PLS-0530-030-S,PLS-0530-030-15-S,PLS-0540-030-14-S,PLS-0560-030-02-S,PLS-0590-030-S,PLS-0590-030-05-S,PLS-0617-030-S,PLS-0617-030-10-S,PLS-0625-030-S,PLS-0625-030-07-S,PLS-0656-030-S,PLS-0656-030-07-S,PLS-0680-030-S,PLS-0700-030-01-S,PLS-0720-030-01-S,PLS-0740-030-03-S,PLS-0740-030-10-S,PLS-0780-030-S,PLS-0810-030-02-S,PLS-0850-030-03-S,PLS-0870-030-01-S,PLS-0910-030-02-S,PLS-0940-030-S,PLS-0980-030-01-S,PLS-6500-030-S,PLS-6500-030-15-S,PLS-5500-030-S,PLS-5500-030-12-S,PLS-4000-030-S,PLS-3000-030-S,PLS-3000-030-12-S,PLS-0365-030-76-S,PLS-0405-030-65-S,PLS-0405-030-89-S,PLS-0470-030-50-S,PLS-0470-030-61-S,PLS-0470-030-92-S,PLS-0525-030-60-S,PLS-0525-030-79-S,PLS-0560-030-68-S,PLS-0560-030-84-S,PLS-0625-030-38-S,PLS-0625-030-42-S,PLS-0730-030-77-S,PLS-0850-030-68-S,PLS-6500-030-33-S,PLS-6500-030-65-S,PLS-0365-030-S,PLS-0365-030-S,PLS-0365-030-07-S,PLS-0365-030-11-S,PLS-0365-030-48-S,PLS-0385-030-S,PLS-0400-030-05-S,PLS-0405-030-50-S,PLS-0420-030-S,PLS-0420-030-03-S,PLS-0420-030-12-S,PLS-0425-030-03-S,PLS-0590-030-10-S,PLS-0657-030-S,PLS-0740-030-S,PLS-0740-030-03-S,PLS-0850-030-S

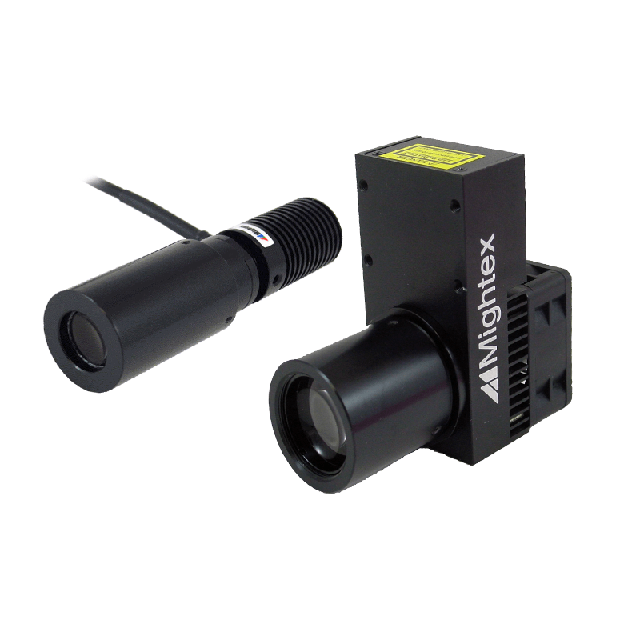

Mightex 的精密 LED 射燈由大功率 LED 發射器和專有的高數值孔數值孔多元件非球面光學系統組成。其結果是一個高功率、均勻的照明點，具有高度輪廓分明的邊緣。

Mightex 的 PLS 系列精密 LED 射燈是一種通用光源，可用于需要均勻和高強度照明的地方。聚光燈前部的投影透鏡可以滑動和鎖定，以在不同的工作距離上聚焦照明圖案。使用標準投影鏡頭時，光斑直徑與工作距離成線性比例。

LED 發射器直接安裝在光源的金屬底座上，該底座還集成了散熱器。這種配置很大限度地減少了 LED 發射器和散熱器之間的熱阻，從而實現了更好的散熱。

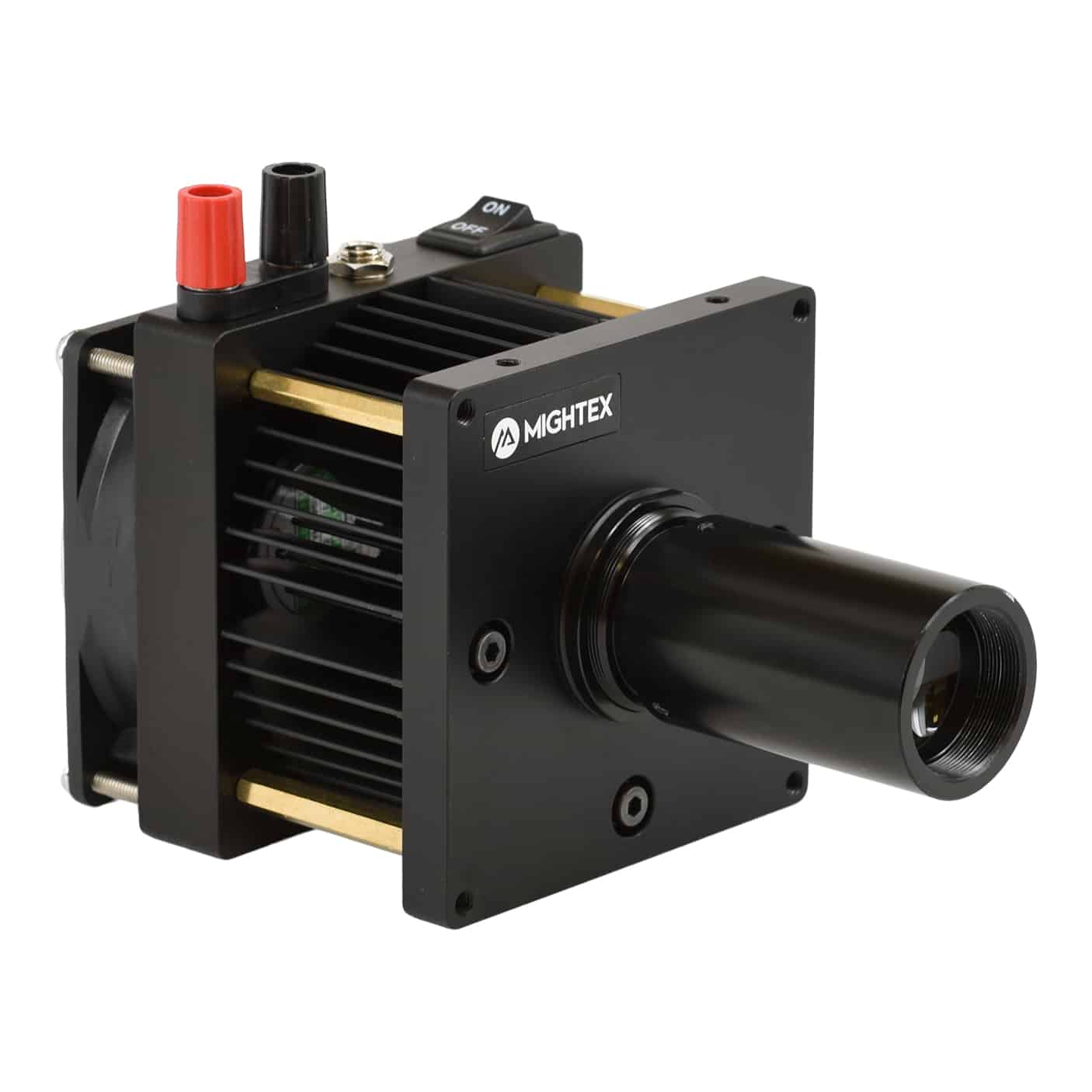

多芯片 LED 發射器（即 B 型）已添加到產品組合中。其中一些 7W 至 15W LED 的總光功率超過 500mW，是單芯片 LED 功率的兩倍。這種具有更高功率（7W 或更高）的 Type-B 型號具有冷卻風扇，并且與 Type-A 型號相比具有不同的外形尺寸。請仔細檢查安裝圖紙。冷卻風扇的電源包含在 Type-B 精密 LED 射燈的價格中。

精密 LED 聚光燈包括一根 2 米長的電纜，末端有兩個裸線端子。光源可由 Mightex LED 控制器或其他 LED 控制器和電流源驅動。

特征

具有高度輪廓分明的均勻照明光斑

高輸出功率

多晶片非球面光學元件

廣泛的可用波長范圍

可調焦距

多種安裝功能，適用于實驗室和 OEM 應用

集成散熱片

應用

通用光源

機器視覺

生物光子學

半導體設備

UV固化

性能規格

A 型和 B 型 PLS

A型和B型LED光源的安裝圖紙不同。前者不包括冷卻風扇，而后者則包括。訂購 B 型 LED 的 LED 控制器時，請確保將 AC/DC 電源適配器從“標準”12V 升級到 24V（P/N：ACC-SLC-24VU）。對于某些 LED 控制器，不建議在同一控制器上混合使用 Type-A 和 Type-B。請檢查控制器規格進行確認。2. 由于制造工藝和操作參數（如溫度和電流）的變化，任何給定 LED 的實際輸出可能會有所不同。

H型PLS

由于制造工藝和工作參數（如溫度和電流）的變化，任何給定 LED 的實際輸出可能會有所不同。

已停產的零件
