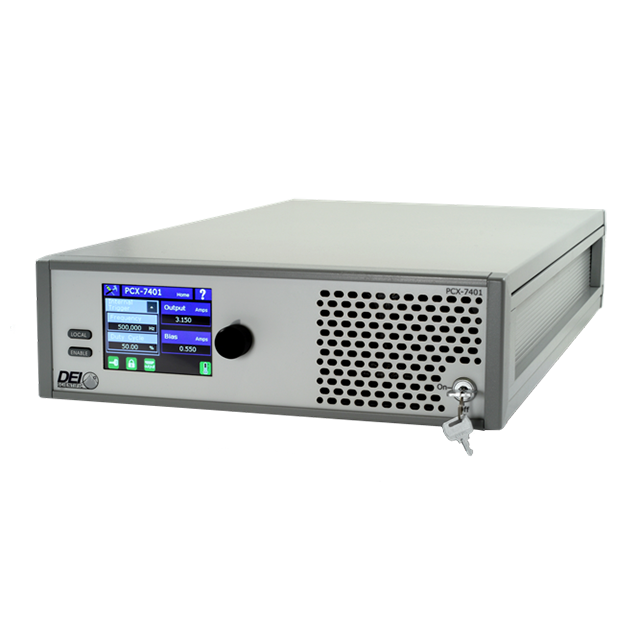

PCX-7401 3A 脈沖/CW 激光二極管驅動器

更新時間:2025-03-13

瀏覽量:520

品牌：BNC/DEI
型號：PCX-7401
描述：PCX-7401 激光二極管驅動器可在高達 15 V 的順從電壓下提供 3A 脈沖和 0.55A 偏置電流。具有兩種操作模式的現代內部觸發源：占空比或單次觸發。外部觸發可提供額外的靈活性。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

PCX-7401 激光二極管驅動器可在高達 15 V 的順從電壓下提供 3A 脈沖和 0.55A 偏置電流。具有兩種操作模式的現代內部觸發源：占空比或單次觸發。外部觸發可提供額外的靈活性。

通過低電感帶狀線電纜連接到激光二極管，該電纜旨在保持高速電流脈沖的保真度。輸出連接器是互鎖的，因此當電纜被移除時 PCX-7401 將被禁用。

PCX-7401 具有電路來保護激光二極管和儀器。在開啟時，以及在任何時候輸出未啟用時，PCX-7401 的輸出以電子方式接地短路，確保沒有電流流過激光二極管。該儀器的安全功能包括一個單獨的輸出啟用鑰匙開關、一個輸出電纜安全聯鎖裝置和一個外部啟用控制信號。

PCX-7401 可通過其直觀的前面板控件進行操作。彩色 LCD 提供所有操作參數的即時視覺確認。所有系統配置都可以在內部非易失性存儲器中存儲和調用。自動化應用可以利用 RS-232、USB 或以太網計算機接口。

脈沖電流從 0.005 A 到 3.000 A

偏置電流從 0.000 A 到 0.550 A

合規電壓高達 15 V

內部觸發頻率從 5 Hz 到 1,000,000 Hz

內部占空比從 0 % 到 100 %

內部單脈沖寬度從 200 ns 到 1.00000 s

觸發同步到外部設備

來自外部設備的外部觸發

直觀的觸摸屏控制

RS-232、USB 和以太網計算機接口

符合 RoHS 標準

輸出電流可編程，增量為 0.001 A

寬范圍內部觸發源

內部單發能力

外部觸發連接

PCX-7401 設計用于驅動正向壓降高達 15 V 的二極管激光器、bar 和陣列。

激光二極管表征

傳統二極管表征

實驗室與科學

老化

生產測試

PCX-7401 精密脈沖電流源

6045-0003 輸出帶狀線電纜

6045-0097 激光輸出 PCB 組件

PVA-9550 電流/電壓監視器電纜

每個 PCX-7401 都隨附輸出帶狀線電纜、激光輸出 PCB 組件和電流/電壓監視器電纜。
