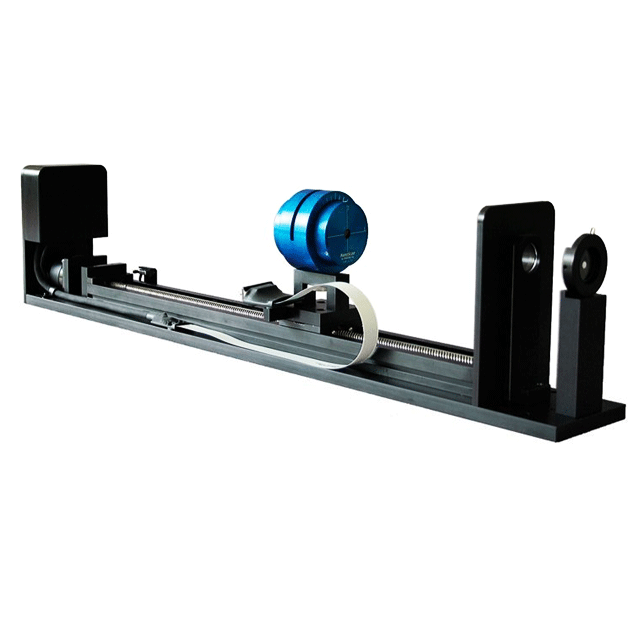

NanoModeScan M2 測量系統特性

用戶手冊

1. 掃描頭行程：500mm

2. USB 2.0接口

3. 包含 M2 分析軟件

NanoModeScan M2 測量系統圖紙

NanoModeScan M2 測量系統規格

NanoModeScan M2 測量系統 FQA

在激光生命周期中，什么時候 M2 測量重要？

如果激光器的穩定性對您的工藝很重要，那么 M2 測量就很重要。經常進行 M2 測量可以讓您隨時了解您的激光器是否穩定。如果 M2 測量結果波動并且隨著時間的推移發生明顯變化，這可能有助于識別激光的一致性問題，并有助于防止對使用激光的過程產生負面結果。

為什么 NanoModeScan“ModeScan 配置”程序不記得 COM 設置？

據觀察，在具有安全性的聯網計算機上，為了保持 NanoModeScan“ModeScan Configuration”程序中的 COM 設置持久，需要用鼠標右鍵單擊啟動它并選擇“以管理員身份運行”為了讓它正常工作。

你能改變 NanoModeScan 的旋轉頻率嗎？

您可以更改 NanoModeScan 的旋轉頻率。您可以在 NanoModeScan 軟件中選擇 NanoScan 軟件中可用的任何速度。默認情況下，NanoModeScan 以 20 Hz 的頻率啟動。

為什么我的配置文件在運行 NanoScan 軟件時運行良好，但在 NanoModeScan 軟件中配置文件卻變小了？

NanoScan 軟件以 10 Hz 的旋轉頻率啟動，而 NanoModeScan 以 20 Hz 的旋轉頻率啟動。在 20 Hz 的頻率下，由于狹縫通過檢測器的速度，到達檢測器的信號較少。這使您看起來好像沒有那么強的信號。NanoModeScan 以這個更高的旋轉頻率開始，因?yàn)?NanoScan 旨在穿過光束的焦點，從而使功率或能量密度更高。這種更高的功率或能量密度會使 NanoScan 在 10 Hz 時過飽和。

NanoModeScan 軟件可以導出 2D/3D 圖像嗎？

2D 和 3D 配置文件不可導出。NanoScan 和 NanoModeScan 的 2D 和 3D 圖像不是光束的實際 2D 和 3D 配置文件。它們是根據 1D 剖面信息計算得出的數學生成剖面。因此，它們不是完全準確的配置文件。

是否可以觸發 NanoModeScan 單元來捕獲脈沖源？

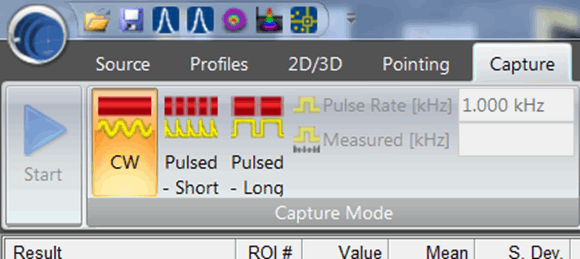

NanoScan 可以捕獲高重復率脈沖激光源，但不能由激光本身觸發。要在 NanoScan 上捕獲脈沖源，您必須在“捕獲”選項卡下選擇一種脈沖設置。激光脈沖率也必須大于 100 kHz。

為什么我的 M2 單位的 M2 測量值可以小于 1？

當 M2 結果小于 1 時，有兩種常見情況。第一種也是最常見的結果是操作員輸入了錯誤的波長值。在這種情況下，結果通常遠低于 1，在 .8-.9 范圍內。第二個最常見的原因是標稱精度公差。這些都是正常的和預期的。對于 5% M2 的公差結果，從 ~.95 到 ~1.05 是可能的。平均運行通常會返回大于 1 的平均值，但并非總是如此。

我已經獲得了一個 NanoModeScan 系統，我正在嘗試在 Windows 10 計算機上運行它，但它不工作。為什么不？

NanoModeScan 系統與 Windows 10 不兼容。該軟件尚未更新以支持 Windows 10。不過，它附帶的 NanoScan 通過 NanoScan V2 軟件在 Windows 10 64 位上受支持。將掃描頭沿導軌移動的連接尚不適用于 Windows 10。

NanoModeScan 可以測量什么波長？

NanoModeScan 可測量的波長受所用 NanoScan 檢測器的限制。

1. Silicon NanoScan 可以測量 190 – 1,100nm 的波長

2. Germanium NanoScan 可以測量 700 – 1,800 納米的波長

3. Pyroelectric NanoScan 可以測量 190 – 20,000nm 的波長

NanoModeScan 可以在 Windows 10 上運行嗎？

用戶可能會發現 NanoScan v2 應用程序和提供的 USB 到 RS-232 串行轉換器與 Windows 10 兼容，但是，目前 NanoModeScan 應用程序與 Windows 10 操作系統不兼容。
