荷蘭Hukseflux IR20 & IR20WS地面長波輻射傳感器

更新時間:2025-03-13

瀏覽量:465

品牌：Hukseflux
型號：IR20 & IR20WS
描述：IR20是一種溫度測量儀，適用于氣象應用中的高精度長波輻照度測量。得益于Hukseflux的技術創新，IR20的價格水平明顯低于同等性能水平的競爭車型。IR20能夠在白天和晚上進行測量。在沒有太陽輻射...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

IR20 & IR20WS地面長波輻射傳感器：用戶手冊  數據表

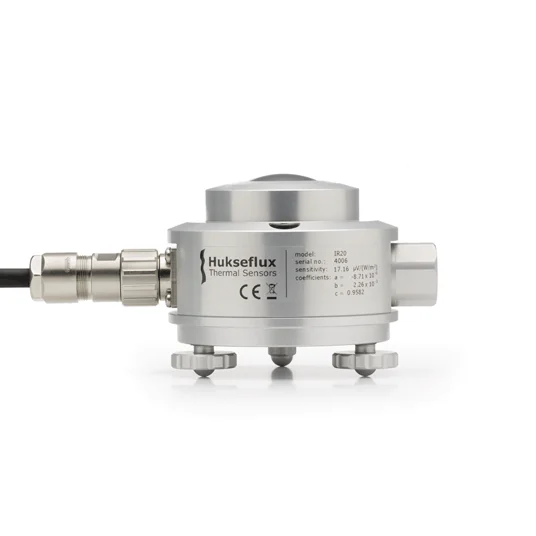

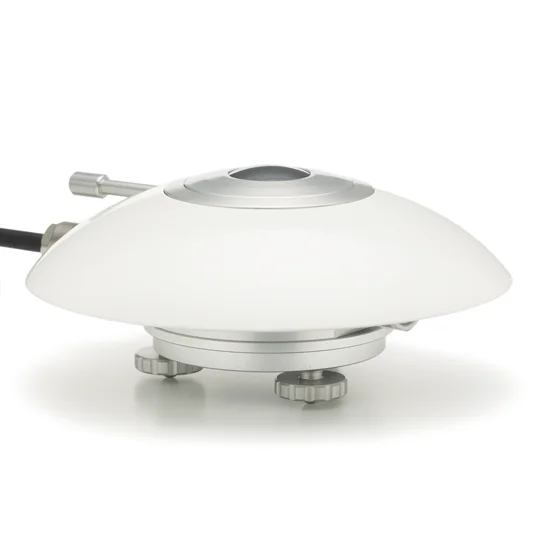

IR20和IR20WS金字塔儀

IR20測量平面從180°視場角接收到的長波或遠紅外輻射，單位為W/m2。在氣象術語中，輻射熱計用于測量“向下和向上長波輻照度”（WMO定義）。長波輻射是太陽不發射的輻射部分。長波輻射的光譜范圍沒有標準化。實用的切入點在4到5 x 10的范圍內?? m.IR20有一個圓頂，帶有一個4.5 x 10切口的遮陽板過濾器?? m、使其適合于白天和夜晚的觀測。型號IR20WS具有較寬的光譜范圍，在1.0 x 10處開啟?? m。在沒有太陽輻射的夜間條件下，它提供了良好的精度。

IR20金字塔儀的優點

由于Hukseflux的技術創新，具有這種性能水平的Pyrgimeter的突破性定價。

使用測量功能校正溫度相關性。這比儀器中的溫度補償準確得多，尤其是在非常低和非常高的溫度下。每個溫度計都被提供了溫度系數以進入方程。

靈敏度高。有了足夠的輸入信號，典型的數據記錄器就不再顯著增加測量的不確定性。

傳感器熱阻低。競爭性設計需要對溫度計主體和傳感器表面之間的溫度差進行顯著校正。對于IR20，這是不需要的。

快速響應時間（3 s）。低響應時間有利于在移動平臺（如飛機和浮標）上進行測量。

車載加熱器。加熱可以防止熱量計圓頂上的水凝結，這在發生時會導致非常大的測量誤差。

儀器波長切割（5%）和兩個50%的傳輸點顯示在單個傳感器的產品證書上。

建議使用

氣候網絡

非正常氣候（極地/熱帶）

移動平臺（飛機、浮標）

不確定度評估（IR20+IR20WS）

校準參考（IR20WS）

應用領域

氣象/地表能通量測量

IR20 & IR20WS地面長波輻射傳感器規格：

測量	長波輻射
可選測量	天空溫度、地表溫度
靈敏度（標稱）	17 x 10?? V/（W/m2）
光譜范圍IR20	4.5至40 x 10?? m（標稱）
光譜范圍IR20WS	1.0至50 x 10?? 米
IR20WS使用限制	只有在沒有太陽輻射的情況下
視場角	180 °
響應時間（95%）	3秒
額定工作溫度范圍	-40至+80°C
溫度相關性	<±0.4%（-30至+50°C）
校準可追溯性	至WISG
可選可追溯性	至黑體（ITS-90）
溫度傳感器	10公里? 熱敏電阻
加熱器	12伏直流電，1.5瓦
標準電纜長度	5米
選項	?更長的電纜，5米的倍數 ?黑體校準（ITS-90） ?VU01通風裝置設計用于IR20/IR20WS溫度計
