FTN02 現場熱針系統

更新時間:2025-03-13

瀏覽量:522

品牌：Hukseflux
型號：FTN02
描述：FTN02現場熱針系統對土壤的熱阻率和熱導率進行現場（現場）測量。FTN02的測量符合ASTM D5334和IEEE 442標準。該系統專為需要從地表向下測量1.5米深度的測量而設計。由于傳感器安裝在...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

FTN02 現場熱針系統：用戶手冊  數據表

熱針測量系統

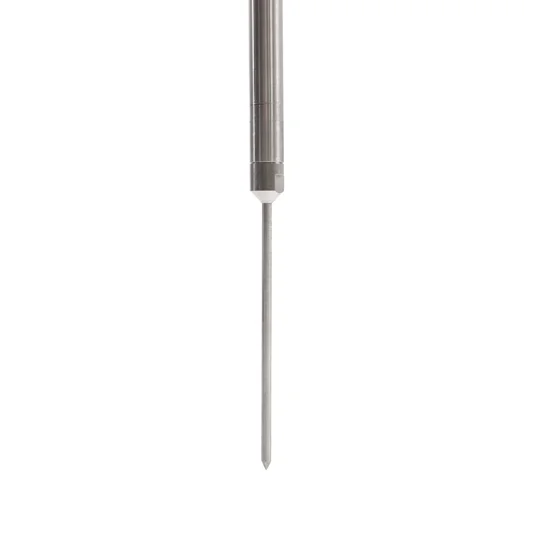

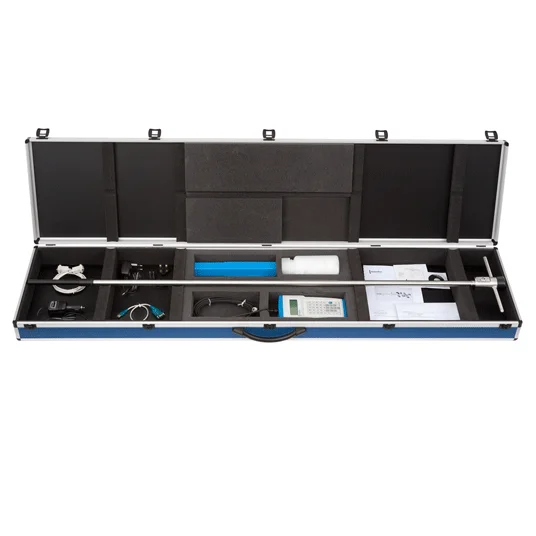

FTN02是一種熱針測量系統，用于現場測量從表面到1.5米深度的熱導率（或電阻率的倒數）。由于其堅固性和長度，FTN02是高壓電力電纜和加熱管道（典型埋深1.5米）路線測量的解決方案。測量方法基于“熱針”的使用。這種方法在針中使用了加熱絲和溫度傳感器。FTN02系統由安裝在長噴槍LN02上的TP09型熱針以及控制和讀出單元CRU02組成。FTN02易于使用。在制作一個小直徑的檢修孔后，將熱針TP09降至必須調查的點的正上方，然后推入下方的局部原狀土中。用戶通過手持CRU02執行測量的控制和讀出。CRU02根據對加熱間隔期間的溫度和加熱功率的時間序列的分析立即生成測量結果。

有利條件

適用于現場（現場）調查：FTN02足夠堅固，能夠在典型調查期間經受住粗暴的處理。它作為一個獨立的單元進行測量。CRU02中的電池可以使用CA02車載適配器通過汽車中的點煙器插座進行充電，也可以使用WSA02壁式插座適配器從220/110 VAC進行充電。

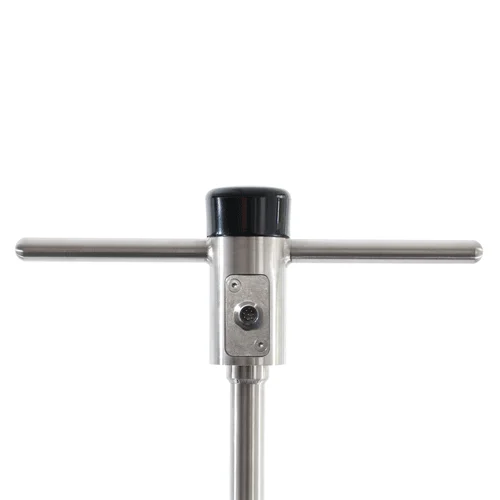

節省時間：使用FTN02，無需挖掘大直徑檢修孔進行測量。由于噴槍LN02，鉆一個用地鉆制成的小檢修孔就足夠了，通常直徑為30mm。對于沒有噴槍的測量系統，如MTN02，用戶必須制作一個大直徑的進入孔，甚至挖掘一條溝渠。典型的測量需要大約60秒才能達到熱平衡，加上實際加熱間隔需要300秒。

簡單的數據處理: CRU02提供了結果的即時指示和測量質量的指示。它可以存儲50個測量值。ASTM和IEEE要求對結果進行目視檢查和重新計算。這通常是在稍后對電子表格中的測量數據進行分析時完成的。CRU02通過USB連接到電腦。

局部校準/評估: 測量系統的準確性可以通過在甘油中進行測量來驗證（在調查之前）。為了對具有正式可追溯性的參考材料進行高精度驗證，可以單獨購買CRC05校準參考圓柱體。

建議使用

路線調查、現場（現場）測量

擴展到土壤樣本的實驗室分析（見TNS02）

應用領域

土工技術/土壤熱路徑分析

材料特性/熱導率測量

FTN02 現場熱針系統規格：

測量	熱導率、熱阻率
測量范圍	0.1至6 W/（m?K）（所有普通土壤）
額定工作溫度范圍	從0到+50°C
測量方法	根據ASTM D 5334-08和IEEE標準442-1981（03）的測量
數據分析	CRU的初步分析，PC測量的審查（ASTM要求）
不確定度（20°C時）	+/-（讀數的6%+0.04）W/（m?K）
加熱間隔	300秒（典型值）
數據存儲容量	50次測量
長度LN02噴槍	1.4米
長度TP09針	0.17米
直徑TP09	6.3 x 10?立方米
數據通信	USB接口
