Femtochrome FR-103自相關儀描述：

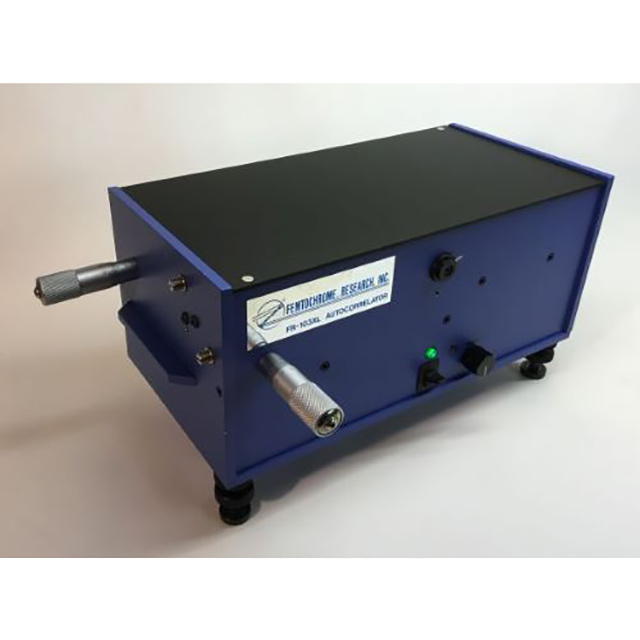

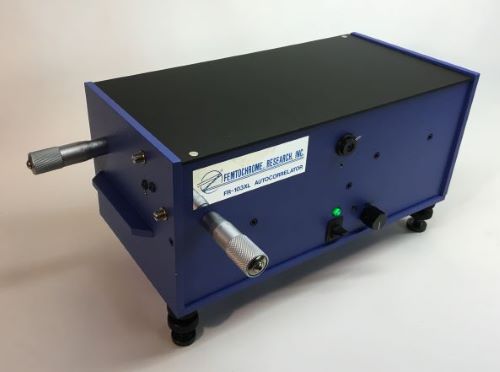

FR-103XL 數據表

FR-103XL是一種無色散、“實時”NL晶體自相關器，用于測量短激光脈沖的時間寬度。它具有良好的靈敏度、分辨率和動態范圍，操作簡單。FR-103XL非常適合監測光通信中常見的低功率激光器，以及寬光譜范圍內任何鎖模激光器的短（fs/ps）脈沖。對于低至~5fs的脈沖寬度，FR-103XL中的色散可以忽略不計。使用高反射金屬涂層光學器件[透射元件是薄（<1um）薄膜分束器]，獲得了從未有過的接近1fs的分辨率[僅受NL晶體厚度的限制]。

特性

脈沖寬度分辨率：＜1fs

最小脈沖寬度：~4fs

最大脈沖寬度：~100ps

掃描范圍：>195ps

波長范圍：410nm-10μm

低重復率選項（>4Hz）

靈敏度：（PavPpk）min = 10-7W2 [w/PMT]

光纖耦合/自由空間

干涉型/非共線型

低重復頻率(可選)

計算機數據采集(可選)

VGA顯示器(可選)

FR-103MN 數據表

FR-103MN是一種緊湊、無色散、“實時”NL晶體自相關器，用于測量短激光脈沖的時間寬度。它具有較高的靈敏度、分辨率和動態范圍，易于操作。FR-103MN非常適合監測光通信中遇到的低功率激光器，以及UV-5000nm光譜范圍內任何鎖模激光器的短（fs/ps）脈沖。

特性

脈沖寬度分辨率：<1fs

最小脈沖寬度：~4fs

最大脈沖寬度：~ 40ps

掃描范圍：> 75ps

波長范圍：410-5000nm

低重復率選項（>4Hz）

靈敏度： [PavPpk]min=10-6W2

光纖耦合/自由空間

干涉型/非共線型

低重復頻率(可選)

計算機數據采集(可選)

VGA顯示器(可選)

FR-103WS 數據表

FR-103WS是一種無色散的NL晶體自相關器/互相關器，用于連續“實時”監測短激光脈沖的時間寬度。它具有較高的靈敏度、寬掃描范圍和動態范圍，易于操作。FR-103WS非常適合長脈沖寬度（>100ps），但它也能夠在寬光譜范圍內測量任何鎖模激光器的短至~15fs的脈沖，輸入脈沖重復率>500Hz。

特性

脈沖寬度分辨率：< 2fs

最小脈沖寬度：< 10fs

最大脈沖寬度：200ps

掃描范圍：> 400ps

波長范圍：410 - 3000nm

噪聲等效信號（1mm 的LiIO3）靈敏度 ：PavPpk = 0.3(10)-7W2 (W/HS)；

輸入極化方式：垂直；

FR-103HP 數據表

FR-103HP是一種無色散的“實時”NL晶體自相關器/互相關器，用于測量短激光脈沖的時間寬度。它是一種經濟高效、緊湊的型號，適用于持續時間為亞皮秒的中/高功率鎖模激光器。

特性

脈沖寬度分辨率：< 1fs

最小脈沖寬度：< 5fs

最大脈沖寬度：15ps

脈沖寬度誤差： < 1 ％

掃描范圍：> 60ps

波長范圍： 410 - 5000nm

噪聲等效信號靈敏度 ：PavPpk = (10)-2W2 (W/HS)

輸入極化方式：垂直

FR-103MC 數據表

FR-103MC是一種低成本、手掌大小的干涉式自相關器，利用TPC（雙光子電導率）。其共線邁克爾遜干涉儀幾何結構產生干涉自相關。FR-103MC非常適合OEM應用，適用于5fs–15ps的脈沖寬度范圍。它易于使用，具有良好的靈敏度和出色的分辨率。

可選光纖適配器（/FA）使FC光纖耦合輸入的FR-103MC對準自由。它可以配備計算機數據采集（/CDA）選項，用于顯示和在PC上分析自相關軌跡。

FR-103MC適用于具有/SSO和/CDA選項的任何大于4Hz的輸入脈沖重復率。（標準版本適用于任何>500Hz的脈沖重復頻率。）

特性

脈沖寬度分辨率：< 1 fs

最小脈沖寬度：< 10fs

最大脈沖寬度：10ps

脈沖寬度誤差： < 1 ％

掃描范圍： > 40ps

波長范圍： 500 - 3000nm

噪聲等效信號靈敏度 ：PavPpk = (10)-6W2 (W/HS)

FR-103TPM 數據表

FR-103TPM是一款用于雙光子顯微鏡應用的緊湊型自相關器。它可以被引入激光的光束路徑，而不會影響光學對準。FR-103TPM的NL光電傳感器可以放置在光學裝置的任何位置，特別是樣品的位置。其計算機數據采集（/CDA）選項提供了一個接口（USB），用于在Windows PC上顯示和分析自相關軌跡。

標準FR-103TPM適用于任何輸入脈沖重復頻率>500Hz的情況。[通過添加/SSO和/CDA選項，這可以擴展到任何>4Hz的重復率。]

特性

脈沖寬度分辨率：< 1 fs

最小脈沖寬度：< 10fs

最大脈沖寬度：10ps

脈沖寬度誤差： < 1 ％

掃描范圍： > 40ps

波長范圍：500 - 3000nm

噪聲等效信號靈敏度 ：PavPpk = (10)-6W2 (W/HS)
