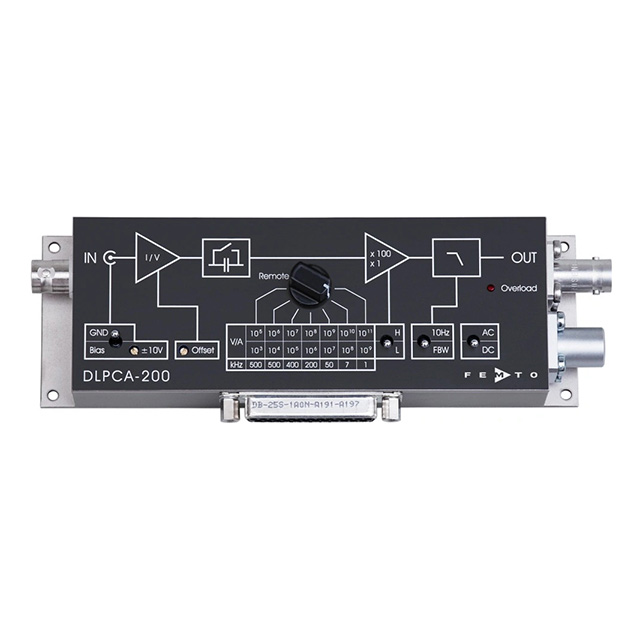

DLPCA-200增益可調的低噪聲電流放大器

更新時間:2025-03-13

瀏覽量:1002

品牌：FEMTO
型號：DLPCA-200
描述：低噪音電流放大器DLPCA-200 產品名稱：低噪音電流放大器DLPCA-200 產品型號：DLPCA-200 產品品牌：德國FEMTO 產品類型：放大器產品用途：電流信號放大...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

DLPCA-200增益可調的低噪聲電流放大器-特征

跨阻（增益）從 10 ³ 到 10 ¹¹ V/A
輸入噪聲高達 4.3 fA/√Hz
帶寬高達 500 kHz
高達 700 ns 的上升時間
可調偏置電壓
在設備端和通過數字接口進行設置

良好的低噪聲通用電流放大器

DLPCA-200 配備了許多有用的功能，是無數需要將小電流轉換為可管理輸出電壓的應用的選擇。例如，它非常適合 DC 測量、低至 μs 范圍的時間分辨測量以及用作鎖定系統或光電二極管的前置放大器。

DLPCA-200 提供您期望從通用電流放大器獲得的所有功能：從 10 3到10 11 V/A 的可調增益、可調偏置和偏移電壓、用于低噪聲直流的可切換 10 Hz 低通濾波器測量和可切換的交流/直流耦合。所有基本設置都可以直接在設備上控制，也可以通過數字接口遠程控制，例如使用 PC。所有這些都安裝在堅固、緊湊且符合 EMC 標準的外殼中，允許在靠近源的地方放大信號。

獨立于源電容的帶寬和頻率響應

與其他類似放大器相比，FEMTO DLPCA-200 不需要針對不同信號源進行任何特殊調整，例如頻率補償或類似調整。無論源電容如何，所有階段的增益值和帶寬都得到保證，最高可達 1 nF 的值。

對于快速信號的時間分辨測量，DLPCA-200 具有特殊的“高速”模式，即使在高增益的情況下也能保證較短的上升時間。如果某些應用不需要全帶寬以支持高靈敏度，則可以通過切換到 10 Hz 帶寬來進行低至亞皮安范圍的準確直流電流測量。

應用程序

光電二極管和光電倍增管放大器
掃描隧道顯微鏡 (STM)
光譜學
粒子加速器/同步加速器的光束控制
電離檢測器
用于鎖相、A/D 轉換器等的前置放大器

模型	DLPCA-200
適用范圍	低噪聲							高速
跨阻 [V/A]	10 ³	10 ⁴	10 ⁵	10 ⁶	10 ⁷	10 ⁸	10 ⁹	10 ⁵	10 ⁶	10 ⁷	10 ⁸	10 ⁹	10 ¹⁰	10 ¹¹
3 dB 帶寬 [kHz]	500	500	400	200	50	7	1.1	500	500	400	200	50	7	1.1
上升時間 (10 % - 90%)	700ns	700ns	900ns	1.8微秒	7微秒	50微秒	300微秒	700ns	700ns	900ns	1.8微秒	7微秒	50微秒	300微秒
方程輸入噪聲 [/√Hz]	20pA	2.3pA	450fA	130 毫安	43 足安培	13 毫安	4.3 毫安	13帕	1.8pA	440fA	130 毫安	43 足安培	13 毫安	4.3 毫安
準確性	增益±1%，殘余紋波0.1 dB
低通濾波器	可切換至 10 赫茲
出口	±10V, ±30mA
偏壓	±10 V，最大 22 mA，連接至輸入插座的 BNC 外導體，可切換至接地
電源電壓	±15 V，+120 mA / -80 mA 典型值，推薦 ±200 mA
控制界面	5 個光耦合器保護數字輸入，TTL/CMOS 兼容，以及一個用于控制偏移電壓的模擬輸入
住房	170 x 60 x 45 毫米（長 x 寬 x 高），重量 320 克
數據表	322KB
