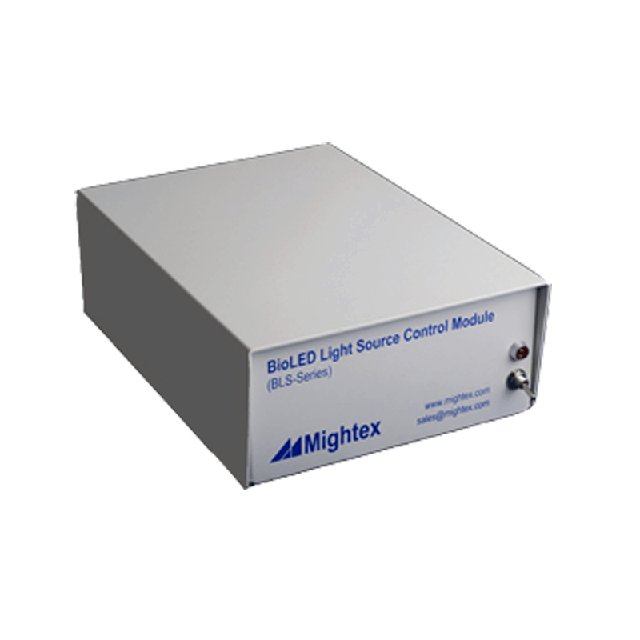

加拿大Mightex BLS-SA02-US BLS系列軟件/TTL控制LED控制器，帶BNC和2針Aero連接器

更新時間:2025-03-13

瀏覽量:582

品牌：加拿大Mightex
型號：BLS-SA02-US,BLS-SA04-US,BLS-PL02-US,BLS-PL04-US
描述：Mightex BLS-SA/PL 系列 BioLED 控制模塊是模塊化的完全可定制的交鑰匙解決方案，適用于光遺傳學、熒光激發和其他生物光子學應用。控制模塊設計用于控制 Mightex BLS 系列 ...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

BLS-SA02-US BLS系列軟件/TTL控制LED控制器描述：

數據表

Mightex BLS-SA/PL 系列 BioLED 控制模塊是模塊化的完全可定制的交鑰匙解決方案，適用于光遺傳學、熒光激發和其他生物光子學應用。控制模塊設計用于控制 Mightex BLS 系列 LED 光源，以產生光遺傳學實驗所需的精確定時和高強度光脈沖，以激活通道視紫紅質（ChR2、ChR1 等）和鹵視紫紅質（NpHR），以激發和抑制神經元。

該控制模塊采用線性 LED 驅動器設計，可消除使用低成本 buckpuck 非線性驅動器時經常觀察到的光強度紋波和振蕩。清潔且高度可重復的脈沖對于定量實驗至關重要。同時支持CW模式和脈沖模式。控制模塊的時間分辨率為20us，光強可以0.1%的增量進行調節。控制模塊上的每個驅動通道都有自己的TTL觸發輸入。觸發模式支持上升沿、下降沿和跟隨器模式。

Mightex BioLED光源解決方案配有基于Windows的操作軟件，具有直觀而強大的圖形用戶界面。此外，還提供了一個軟件開發套件（SDK），供用戶集成到Labview和Matlab等環境中。

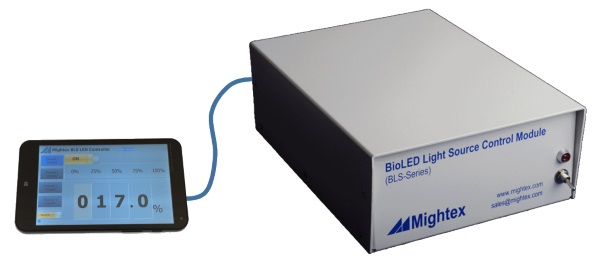

提供可選的觸摸屏控制板（P/N：BLS-PAD-000）（見下圖），客戶無需計算機即可控制 LED。

控制模塊也可以在不連接計算機或觸摸屏板的情況下進行操作。這是因為自定義的脈沖序列可以編程并存儲到控制模塊中（通過軟件），之后光源可以單獨操作并由外部TTL脈沖觸發。

特征

交鑰匙、完整的光源解決方案

超過 100 個 LED 模塊，從光纖耦合、準直、光導耦合到顯微鏡照明器

波長范圍廣：UV、VIS 至 NIR 和白光

TTL 觸發器

快速響應（μs）

無論是否使用 PC 都可以操作

功能強大且用戶友好的 GUI

應用

光遺傳學

熒光激發

生物光子學

性能規格

參數	BLS-SA02-US	BLS-SA04-US	BLS-PL02-US	BLS-PL04-US	單位
與 Polygon400 同步	NO		YES
通道數	2	4	2	4
電源，V dc	9~24				V
輸出強度分辨率	0.001				-
時間分辨率	20				μs
一個周期內的最大脈沖數	21				-
脈沖序列的最大重復計數	108				-
外部觸發電平	TTL*				-
觸發連接器類型	BNC				-
最大觸發延遲	25				μs
光學頭連接器類型	2 針 Aero 連接器				-
主機接口	USB 或 RS232，可選				-
非易失性存儲器	Yes				-
尺寸	213 （長） x 156 （寬） x 73 （高）				mm
重量	800				g

*.每個觸發輸入都使用光耦合器，可以接受 3.6 ~ 12 V 的電壓作為“H”。請注意，當觸發源為“H”時，應能夠提供至少 5mA 的電流。
**.內置非易失性存儲器允許將所有操作參數存儲在BioLED控制模塊上，因此該器件無需連接主機即可工作。
不建議在此控制器的單個單元上混合使用 A/J 型 LED 和 B 型 LED。請在一臺設備上操作 Type-A/J LED，在另一臺設備上操作 B-LED 型。
