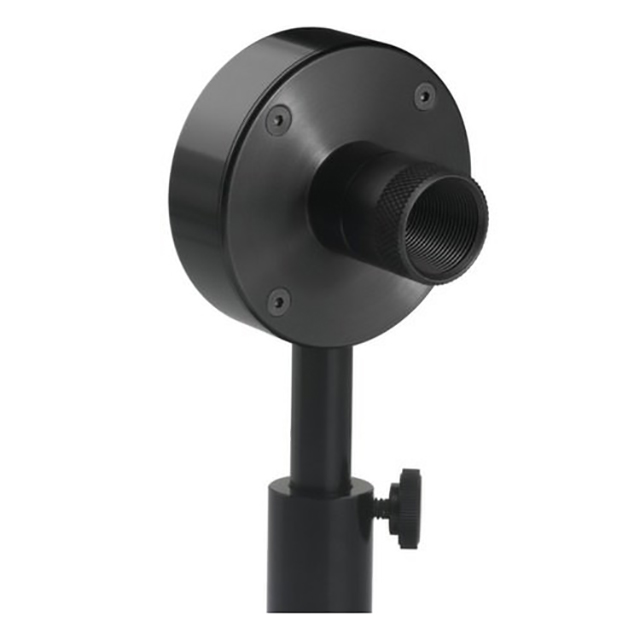

3A-PF-12 7Z02720 激光測量傳感器

更新時間:2025-03-13

瀏覽量:587

品牌：Ophir
型號：3A-PF-12
描述：3A-PF-12 是一種很靈敏的熱功率/能量激光測量傳感器，適用于短脈沖激光。它有一個12mm的孔徑。它可以測量 15μW 至 3W 以及 20μJ 至 2J。對于 ns 脈沖，它的損傷閾值高達1.5...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

3A-PF-12 激光測量傳感器概述：

3A-PF-12 是一種很靈敏的熱功率/能量激光測量傳感器，適用于短脈沖激光。它有一個12mm的孔徑。它可以測量 15μW 至 3W 以及 20μJ 至 2J。對于 ns 脈沖，它的損傷閾值高達 1.5焦/平方厘米，涵蓋 0.15 至 20μm 的光譜范圍。該傳感器帶有一根 1.5 米長的電纜，用于連接到儀表或 PC 接口。

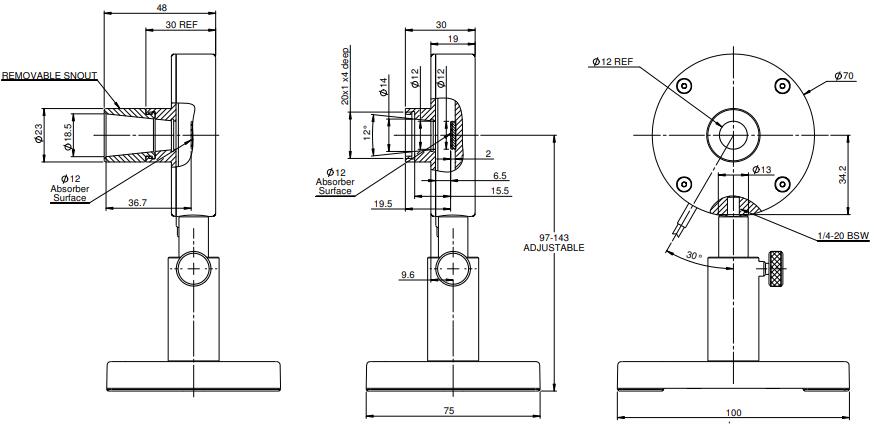

3A-PF-12 傳感器圖紙：

主要參數：

吸收器類型	PF型
光圈	?12mm
光譜范圍	0.15-20μm
功率范圍	15μW-3W
能量范圍	20μJ-2J
尺寸	?70 寬 x 30 深（毫米）
最大脈沖能量	2J
最大平均功率密度	3kW/cm2
響應時間	2.5秒
最大能量密度（<100ns）	1.5焦/平方厘米
最大能量密度（2ms）	15焦/平方厘米
最大平均功率	3W

問題歸納：

可以使用 BeamTrack 傳感器測量脈沖激光的位置和大小嗎？

因為位置和大小與功率一起測量，所以如果激光以可以測量平均功率的速率發出脈沖，那么也可以測量位置和尺寸。

必須僅將特定傳感器與訂購時使用的儀表一起使用嗎？

Ophir 儀表和傳感器是獨立校準的。每個儀表都具有與另一個儀表相同的靈敏度，誤差在百分之二左右。每個傳感器都獨立于特定儀表進行校準，其校準信息包含在 DB15 插頭中。當傳感器連接到儀表時，儀表會讀取并解釋此信息。由于傳感器的精度通常為 +/-3%，因此插入不同儀表可能產生的額外 0.2% 誤差可以忽略不計，因此使用哪種校準儀表與特定校準傳感器無關緊要。
