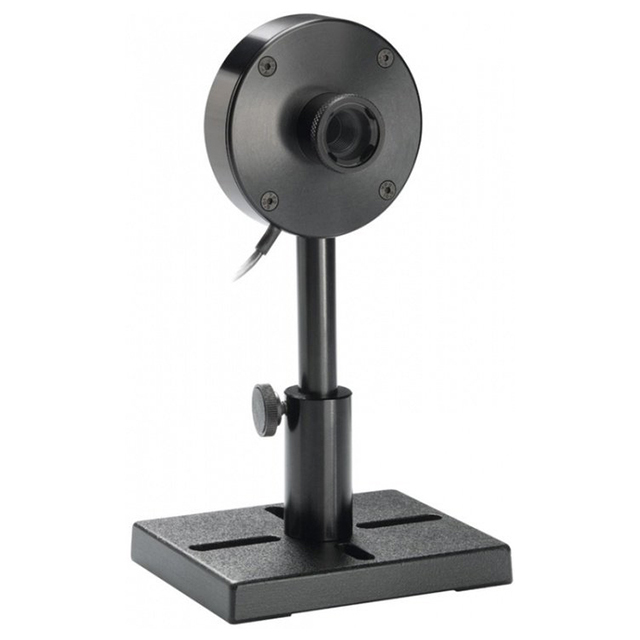

3A-FS 7Z02628 激光測量傳感器

更新時間:2025-03-13

瀏覽量:501

品牌：OPHIR
型號：3A-FS
描述：3A-FS 是低噪聲熱功率/能量激光測量傳感器，具有熔融石英窗口。它具有 9.5 毫米的孔徑，可以測量 8μW 至 3W 以及 15μJ 至 2J 的功率。它覆蓋的光譜范圍從安裝窗口的 0.19 到 ...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

3A-FS 激光測量傳感器概述：

3A-FS 是低噪聲的熱功率/能量激光測量傳感器，具有熔融石英窗口。它具有 9.5 毫米的孔徑，可以測量 8μW 至 3W 以及 15μJ 至 2J 的功率。它覆蓋的光譜范圍從安裝窗口的 0.19 到 2.2μm 和去除窗口的 20μm。該傳感器帶有一根 1.5 米長的電纜，用于連接到儀表或 PC 接口。

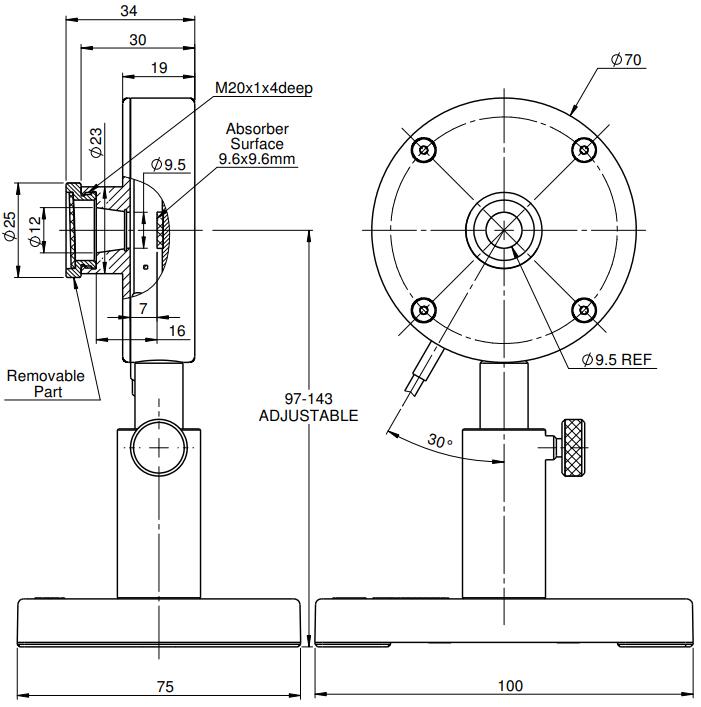

3A-FS 傳感器圖紙：

主要參數：

吸收器類型	寬帶 (BB) + FS 窗口
光圈	?9.5mm
光譜范圍	0.19-20μm
功率范圍	8μW-3W
能量范圍	15μJ-2J
尺寸	?70 寬 x 30 深（毫米）
最大脈沖能量	2J
最大平均功率密度	1kW/cm2
響應時間	1.8 秒
最大能量密度（<100ns）	0.3焦耳/平方厘米
最大能量密度（2ms）	1焦/平方厘米
最大平均功率	3W

問題歸納：

可以使用 BeamTrack 傳感器測量脈沖激光的位置和大小嗎？

因?yàn)槲恢煤痛笮∨c功率一起測量，所以如果激光以可以測量平均功率的速率發出脈沖，那么也可以測量位置和尺寸。

傷害閾值是否取決于功率水平？

熱傳感器的損壞閾值確實取決于功率水平，而不僅僅是功率密度，因?yàn)閭鞲衅鞅P本身在高功率時會變得更熱。例如，Ophir 寬帶涂層的損壞閾值在 10 瓦時可能為50KW/cm²但在300W時僅為10KW/cm²。Ophir 的損壞閾值規格始終針對特定傳感器的最高使用功率給出。

光譜范圍超出校準波長范圍是什么意思？

規范開頭所述的光譜范圍表示傳感器可有效使用的波長范圍，即使未針對該范圍指定精確校準。這意味著在校準的波長范圍內，精度是指定和保證的。在更寬的有用波長范圍內，傳感器可用但不能保證精度。一般來說，在這個更寬的范圍內，精度將在 ±15% 以內。
