2220 2276 高性能加速度計描述：

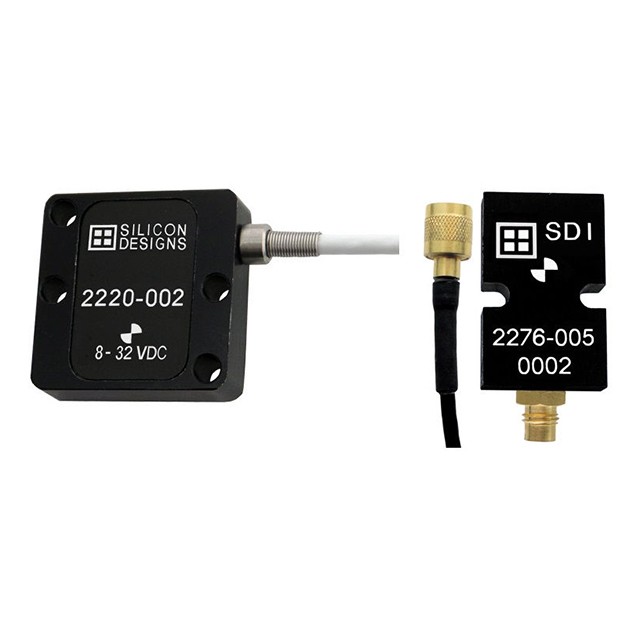

SDI的2220和2276型號高性能單軸MEMS直流加速度計是堅固耐用、易于集成的測量工具，專為應對極端溫度變化而設計，適用于需要在寬泛溫度范圍內長期穩定性的零至中頻應用場景。2220采用了標準的1英寸方形封裝，并配備了一條10英寸長的集成電纜，與2276的操作方式相同，而2276則因其緊湊的設計特別適合于空間受限的應用場景。

這兩款加速度計均采用密封結構的低噪聲SDI1522型表面安裝傳感器，在出廠前經過單獨的測試、編程、校準及驗證過程，確保其在熱波動條件下的準確性。它們都提供了初始校準報告。內置的電壓調節器和內部參考電壓使得用戶無需提供精密電源。產品外殼由堅固的陽極氧化鋁制成，并進行了環氧樹脂密封處理，支持通過螺絲固定、粘合劑粘接或磁鐵連接等方式進行簡便安裝。

零至中頻應用

操作

當SDI 2220和2276型MEMS直流加速度計使用AOP和AON輸出信號以差分配置連接到儀器時，它們提供了良好性能，但它們也支持單端操作，以實現靈活性。

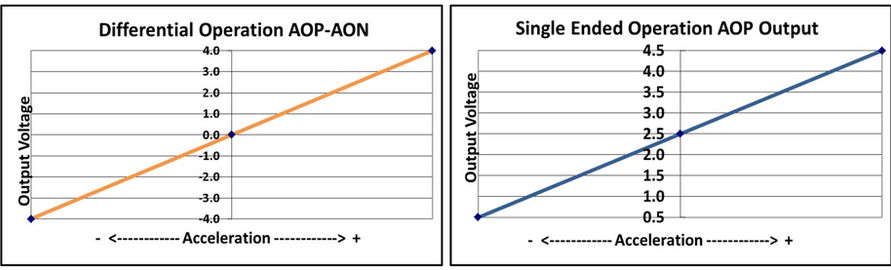

這些加速度計產生隨加速度變化的差分模擬輸出電壓對（AON和AOP）。信號輸出在大約2.5伏的共模電壓附近是完全差分的。在零加速度下，輸出差分電壓標稱為0伏直流電；在±滿刻度加速度下，輸出分別為±4伏直流電，如圖（下圖）所示。輸出比例因子與+8到+32伏的電源電壓無關。

當無法進行差分連接時，SDI建議通過將AOP和GND連接到儀器并斷開AON，以單端模式將加速度計連接到儀器。請記住，與差分連接相比，單端連接的信噪比降低了一半。

性能-所有版本

所有型號：除非另有規定，否則Vs=+8至+32 VDC，TC=25°C，差模。量程=±g范圍=8000 mV。

注（1）：僅適用于2g至50g；100g及以上的版本進行了測試，規定范圍為-65至+65g。

注意：大于所列應力可能會對設備造成不可逆性損壞。這些僅為最大應力等級。不意味著在這些條件下或高于這些條件時設備的功能操作。

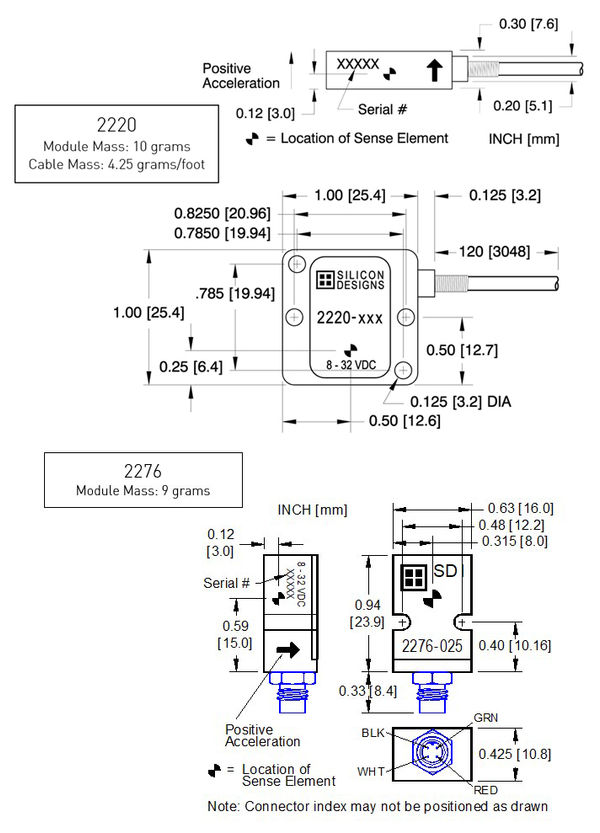

包裝尺寸

三軸版本

SDI還提供2220和2276的三軸版本——分別為2470和2476，這些設備在一個封裝內實現了多維感應功能，只需一個激勵連接即可。它們使用了升級版的SDI1522表面安裝加速計，改善了偏置和比例因子的溫度漂移性能，并附有初始校準證書。2470配備了3英尺集成電纜，而2476則帶有連接器，便于根據需求定制電纜長度和位置。
