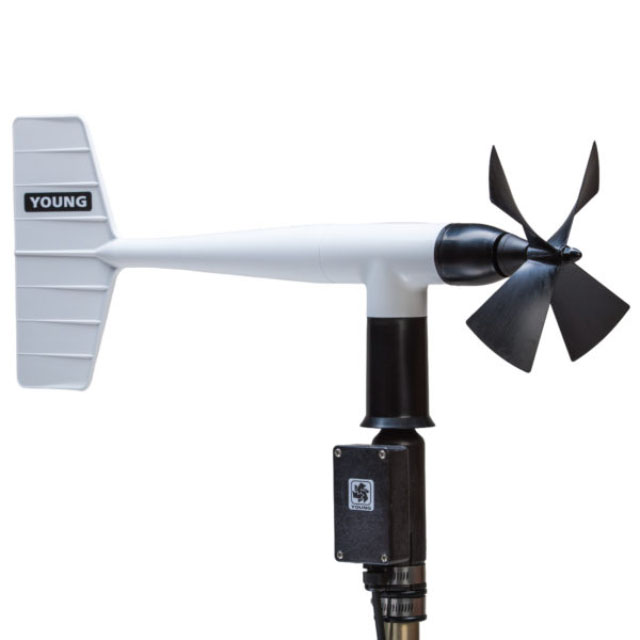

美國R.M.Young 05305 AQ風速監測器器

更新時間:2025-03-13

瀏覽量:551

品牌：R.M.Young
型號：05305
描述：風監測器 - AQ是一款高分辨率風傳感器，適用于空氣質量應用。它結合了低門檻，快速響應和良好的保真度，以滿足重要的監管標準。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

AQ 風速監測器描述：

用戶手冊  替換零件

YOUNG型號05305風速監測器 -AQ 測量水平風速和風向。改編自我們的模型05103，這個傳感器的設計，以滿足許多空氣質量規格。用于測量風速的輕質碳纖維熱塑(CFT)螺旋槳在旋轉時產生交流正弦波信號。風向是由一個重量輕，平衡，葉片附加到一個內部外殼內的精密電位器。紫外線穩定的塑料與不銹鋼和陽極氧化零件用于建造傳感器。傳感器安裝在一個標準的1英寸 IPS 管道上。包括安裝定位環，該安裝定位環與傳感器的基座接合，以便在移除傳感器進行維護時保持定位。端子在傳感器底部的接線盒中由小型夾式連接器(不需要特殊連接器)連接。

風力監測器-AQ 也可與0-5 VDC 輸出，型號05305V，或4-20毫安輸出，型號05305L (兩種型號的規模為0-100米/秒和0-360度)。05305L 被推薦用于高噪音地區或長電纜的安裝，通常是300米(1000英尺)或更長，達數公里。

AQ 風速監測器規格：

范圍：	風速：0-50 m/s (112 mph) 方位角：360° 機械，355° 電氣（5° 打開）
準確性：	風速：±0.2 m/s (0.4 mph) 或讀數的 1% 風向：±3 度
臨界點：	螺旋槳：0.4 m/s (0.9 mph) 葉片：10 度時為 0.5 m/s (1.0 mph)
動態響應：	螺旋槳距離常數（63% 恢復）2.1 m（6.9 英尺）葉片延遲距離（50% 恢復）1.2 m（3.9 英尺）阻尼比：0.45 阻尼自然波長：4.9 m（16.1 英尺）無阻尼自然波長：4.4 m（14.4英尺）
信號輸出：	風速：磁感應交流電壓，每轉3個脈沖。1800 rpm (90 Hz) = 8.8 m/s (19.7 mph) 風向：來自導電塑料電位器的直流電壓 - 電阻 10K Ω，線性度 0.25%，預期壽命 - 5000 萬轉
電力需求：	電位器激勵：最大 15 VDC
工作溫度：	-50 至 50°C
尺寸：	總高度：38 厘米（15.0 英寸）總長度：65 厘米（25.6 英寸）螺旋槳：直徑 20 厘米（7.9 英寸）安裝：直徑 34 毫米（1.34 英寸）（標準 1 英寸管道）
質量：	0.7 千克（1.5 磅）
裝運重量：	2.3 千克（5 磅）
型號 05305V：	信號輸出：風速：0-2.5 VDC (0-50 m/s)；風向：0-5 VDC（0-360 度）信號輸出：0-5.00 VDC 全量程電源要求：8-24 VDC（5 mA @ 12 VDC）
型號 05305L：	信號輸出：4-20 mA 全量程電源要求：8-30 VDC（最大 40 mA）功率要求：12-30 VDC（最大 40 mA）標稱值，根據 ASTM 標準程序確定。使用 LO-1 型輕質通用儀表油潤滑的帶屏蔽軸承。
